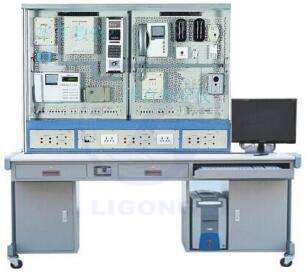

一、產品結構：

1、三聯全鋼結構開放式實訓臺。包括頂帽、立柱、底座、琴鍵臺、棚板、多功能孔板及配套安裝螺絲。

2、每臺設備設置有視頻監控、入侵報警、對講門禁、智能巡更四個系統控制中心。

3、每套實訓裝置對應1套智能建筑管理系統工程技術實訓平臺，通過橋接設備使兩個系統配置為一個整體。
4、產品規格：長1.8米，寬0.58米，高1.48米

二、產品設備配置：

（一）視頻監控系統

1、工控式硬盤錄像機1臺：支持8路模擬輸入，多路數字網絡輸入；實時監控，內含1TB監控硬盤，能夠滿足傳統模擬傳輸和*新數字傳輸的需求。

2、19寸液晶顯示器1臺：分辨率：1440*900，視頻接口：VGA

3、室內全方位云臺1臺：全方位旋轉全球護罩1套，包括內置式全方位旋轉云臺與解碼器。水平旋轉角度0-355度，垂直90度，旋轉速度10度/秒，電源AC24V。

4、27倍光學變焦一體化攝像機1臺：27倍光學變焦，自動聚焦，工作電壓DC12V。帶柵欄式接線端子的安裝支架1套：包括6位有蓋柵欄式接線端子1個，全鋼支架1個。

5、室內半球攝像機1臺：水平旋轉角度0-355度，垂直90度，彩色CCD，水平清晰度：420電視線，信噪比：52dB，電源：DC12V，工作溫度：20°C+60°C,帶有紅外照明燈，具有夜視功能。帶柵欄式接線端子的安裝支架1套，包括6位有蓋柵欄式接線端子1個，全鋼支架1個。

6、紅外攝像機1臺：彩色CCD芯片；清晰度：480電視線；帶有紅外照明燈，具有紅外夜視功能；輸入電壓：DC12V。帶柵欄式接線端子的安裝支架1套，包括4位有蓋柵欄式接線端子1個，全鋼支架1個。

7、槍式攝像機1臺：彩色 CCD芯片；清晰度：420電視線。護罩：室內鋁合金；攝像機配備有3.5-8mm規格的定焦鏡頭。帶柵欄式接線端子的安裝支架1套，包括4位有蓋柵欄式接線端子1個，全鋼支架1個。

8、網絡高清室內攝像機（球機）1臺：支持onvif標準協議；內置10倍變焦鏡頭，水平360度，垂直90度旋轉云臺；100米紅外夜視；*大分辨率：1280*720，100萬像素

9、網絡高清攝像機（半球）1臺：支持onvif標準協議；內置定焦鏡頭；100米紅外夜視；*大分辨率：1280*720，100萬像素

10、高清網絡攝像機（槍式）1臺：支持onvif標準協議；內置定焦鏡頭，100米紅外夜視；*大分辨率：1280*720，100萬像素

11、POE網絡監控交換機1臺：8口全供電標準POE交換機，第9口為百兆上行口，傳輸速率10/100M；IEEE802.3,IEEE802.3U/IEEE802.3AF/IEEE802.3AT標準

12、監控系統配件

（二）入侵報警系統

1、16防區報警主機 1臺：16路微電腦控制，可編程，自帶電源；2、紅外對射探測器1臺：實訓專用紅外對射探測器。專用安裝支架，外置專用接線端子，適合5000次以上實訓接線，接線端子可更換。偵測距離：≤60米；消耗電流：40mA；光源：雙光束紅外LED；報警遮光時間：50-700m/sec；報警輸出：接點容量DC30V 0.5A，一組常開/常閉觸點；光軸水平調整角度：180度°，垂直調整角度：20度；3、壁掛式雙鑒探測器1臺：實訓專用紅外探測器。專用安裝支架，外置專用接線端子，適合5000次以上實訓接線，接線端子可更換。探測方式：被動紅外+微波；一組常開/常閉觸點；工作電壓DC 9-15V；4、吸頂式紅外探測器1臺：實訓專用紅外探測器。專用安裝支架，外置專用接線端子，適合5000次以上實訓接線，接線端子可更換。探測方式：被動紅外；探測距離：11mX11m；靈敏度：頻率跟蹤自適應；安裝方式：吸頂式；5、腳踏報警開關1臺：實訓專用腳踏式按鈕。專用安裝支架，外置專用接線端子，適合5000次以上實訓接線，接線端子可更換。連接方式：常開或常閉；按鈕方式：腳踏式；額定電流：300mA；額定電壓：DC 250V；6、手動緊急按鈕1臺：實訓專用手動按鈕式開關。專用安裝支架，外置專用接線端子，適合5000次以上實訓接線，接線端子可更換。連接方式：常開或常閉；按鈕方式：手動式；額定電流：300mA；額定電壓：DC 250V；7、報警控制鍵盤1臺：防區設置，遠程布防、撤防，報警主機自帶；8、接線端子1套：專用接線端子，適合5000次以上實訓接線，接線端子可更換；9、蜂鳴器1套：報警主機內置；10、入侵報警系統配件1套。

（三）門禁對講系統

1、仿真防盜門1套：實訓演示專用防盜門，預制設備安裝孔，方便實訓。2、可視對講室外主機2套：嵌入式安裝，數碼管顯示，帶輸入鍵盤，可刷卡

3、可視對講室內分機2套：彩色屏幕，可遠程開鎖、遠程監控室外機。4、樓層適配器2套：總線輸入，四路輸出，工作電壓DC12V。5、單元網絡分控器2套：總線輸入，總線輸出，工作電壓DC12V。6、電控鎖2套：防盜、保險、耐用、低噪音；開鎖方式：主機信號開鎖、手動開鎖、室外鑰匙開鎖，可無故障開關十萬次以上；工作電壓：DC12V。7、ID卡5張：紐扣式，方便攜帶。感應距離：5-15CM；全球唯一ID號，不可復制。

（四）智能巡更系統

1、巡更點2個：ABS外殼，內部封裝射頻卡，耐高溫，防水、防震；2、姓名鈕2個：身份識別，防水設計；3、巡更棒2個：超大容量，可存儲6萬筆數據；USB2.0通讀模式,無需安裝驅動；合金結構，全防摔防水設計；4、管理軟件1套：用于管理考核巡更人員的巡更情況，可進行查詢、統計、導出報表、打印等；5、線纜配件1套：電源線、數據連接線等。

三、實訓功能：

1、電視監控系統終端設備安裝實訓。
2、電視監控系統終端設備與前端布線連接及調試實訓。
3、安防報警系統終端設備安裝實訓。
4、安防報警系統終端設備與前端布線連接及調試實訓。
5、可視對講系統終端設備安裝實訓。
6、可視對講系統終端設備與前端布線連接及調試實訓。
7、智能巡更系統設備安裝與調試實訓。
