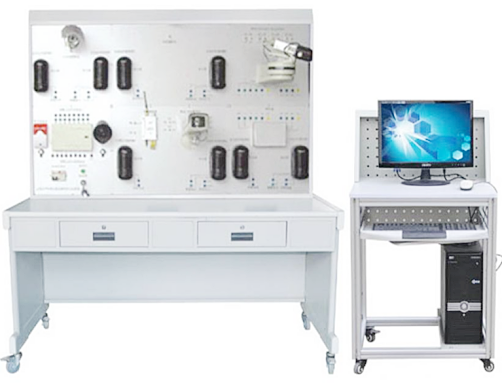

LG-A04型閉路電視監控及周邊防范系統實驗裝置

一、實訓功能
LG-A04型閉路電視監控及周邊防范系統實驗裝置能進行各閉路電視監控及周邊防范系統操作的演示、工控式硬盤錄像機的基本操作、主菜單與系統的設置、攝像機及錄像的設置、定時錄像與硬盤的管理、備份及報警聯動的設置、硬盤錄像機電腦軟件的使用方法、硬盤錄像機的連接與硬盤的安裝、線路的設計與連接、故障的設置、判斷及排除、BNC端子的制作等實驗和實訓。 閉路電視監控及周邊防范系統實驗裝置并可與安防系列中的其它設備聯網進行各種綜合實訓。

二、技術指示
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜300W
3、外形尺寸：150×70×180cm
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
三、裝置配置
LG-A04型閉路電視監控及周邊防范系統實驗裝置具有四種不同視頻攝像機、視頻清淅。多個報警點、多種型式報警探測器的使用，具有高清式攝像機、紅個攝像機、無線攝像機、半球攝像機、微小型攝像機，人工報警模擬按鈕，自動紅外報警探測器等，超大容機量、自動錄像、定時錄像、移動貞測等。

1、前端部分：前端完成模擬視頻的拍攝，探測器報警信號的產生，云臺、防護罩的控制，報警輸出等功能。主要包括：攝像頭、電動變焦鏡頭、室外紅外對射探測器、雙監探測器、溫濕度傳感器、云臺、防護罩、解碼器、警示燈、警笛等設備（設備使用情況根據用戶的實際需求配置）。攝像頭通過內置CCD及輔助電路將現場情況拍攝成為模擬視頻電信號，經同軸電纜傳輸。電動變焦鏡頭將拍攝場景拉近、推遠，并實現光圈、調焦等光學調整。溫、濕度傳感器可探測環境內溫度、濕度，從而保證內部良好的物理環境。云臺、防護罩給攝像機和鏡頭提供了適宜的工作環境，并可實現拍攝角度的水平和垂直調整。解碼器是云臺、鏡頭控制的核心設備，通過它可實現使用微機接口經過軟件控制鏡頭、云臺。
2、傳輸部分：傳輸部分主要由同軸電纜組成。傳輸部分前端攝像機攝錄的圖像進行實時傳輸，同時傳輸具有損耗小，可靠的傳輸質量，圖像在錄像控制中心清晰還原顯示。
3、控制部分：該部分是安防監控系統的核心，它完成模擬視頻監視信號的數字采集、MPEG-1壓縮、監控數據記錄和檢索、硬盤錄像等功能。它的核心單元是采集、壓縮單元，它的通道可靠性、運算處理能力、錄像檢索的便利性直接影響到整個系統的性能。
4、顯示部分：該部分完成在系統顯示器或監視器屏幕上的實時監視信號顯示和錄像內容的回放及檢索。系統支持多畫面回放，所有通道同時錄像，系統報警屏幕、聲音提示等功能。它既兼容了傳統電視監視墻一覽無余的監控功能，又大大降低了值守人員的工作強度且提高了安全防衛的可靠性。終端顯示部分實際上還完成了另外一項重要工作——控制。這種控制包括攝像機云臺、鏡頭控制，報警控制，報警通知，自動、手動設防，防盜照明控制等功能，用戶的工作只需要在系統桌面點擊鼠標操作即可。
5、防盜報警部分：安裝各種主被動式紅外探頭，進行布防，安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示操作人員處理，大大加強了保安力度。報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，設置在非工作時間內有人員從非正常通道出入。
四、實訓項目
實訓項目一：閉路電視監控及周邊防范系統硬件的認識
實訓項目二：閉路電視監控及周邊防范系統軟件的認識
實訓項目三：錄像與回放的設置與基本操作
實訓項目四：視頻的設置與基本操作
實訓項目五：報警的設置與基本操作
實訓項目六：云臺及攝像頭電子地圖的設置與基本操作
實訓項目七：故障的判斷與處理
實訓項目八：系統的設計與連接
