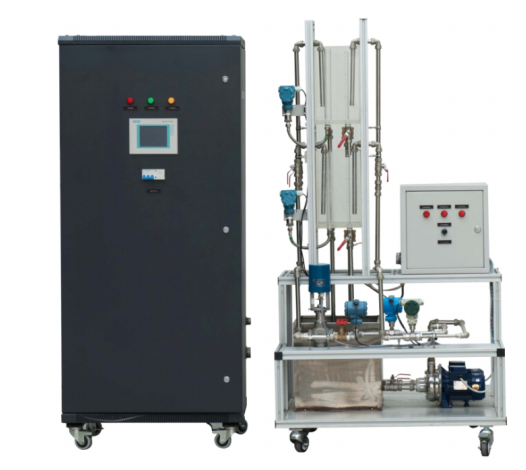

LGY-KZ03B型過程控制實訓裝置
一、概述

系統可以對溫度、壓力、流量、液位等過程參數應用多種控制策略進行控制,可以滿足《自動控制原理》、《過程控制》、《控制儀表》、《自動檢測技術與傳感器》、《計算機控制》等自動化專業課程的實驗教學,開設包括對象特性研究、位式控制、程序控制、PID控制、串級控制、前饋控制、滯后補償控制、解耦控制等經典控制。也可以為學校科研人員提供一個研究平臺,進行高級的控制理論研究,例如推理控制、預測控制、自適應控制、專家系統、模糊控制、神經網絡控制。除了滿足教學和理論研究之外,本系統全部使用工業現場使用的設備,滿足認知教學的需要。
二、系統組成:
1、系統設計成三個水箱,一個是源水箱(在下部,容積大)不銹鋼材料,二個是控制水箱(在上部,容積小),材料為有機玻璃,水箱水采用閉路循環方式,一次性注水后無需外部水源,實驗結束后可以將水放回到源水箱,源水箱下部與排水管相連。
2、水箱水位的控制。實現過程:設定水箱水位后通過液位變送器檢測實際液位后送入到PLC中進行PID運算,輸出標準信號控制調節閥的開度,達到調節水位的目的,并設定水位的高低限報警。
3、管道壓力控制。實現過程:設定管道內的水壓值,通過管道上安裝的壓力變送器檢測實際的管道壓力后送入到PLC進行PID運算,PLC輸出模擬量信號,來控制水泵變頻器,達到管道內的壓力穩定,設定壓力的高低限報警。
4、定流量控制。實現過程:在觸摸屏或計算機上設定固定流量值,系統按照設定流量供水,當需改變系統流量時,只需改變控制終端流量數值,通過控制變頻器來控制系統流量大小。
5、水箱內水溫控制。實現過程:加溫棒將把加溫水箱內的水溫加至設定溫度,等待溫度傳感器檢測,到達設定溫度時,停止加溫,溫度傳感器將進行實時檢測,來保證水箱內水溫恒定。
6、網絡功能,上層系統采用CP343以太網接口模塊,方便與用戶連接。
