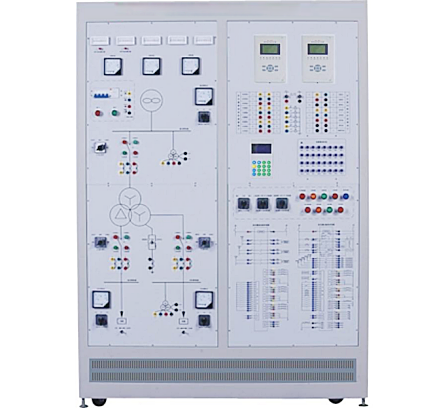

LG-DLW03型電力系統微機線路保護實訓裝置
一、概 述
LG-DLW03型 電力系統微機線路保護實訓考核裝置是綜合了目前高職、高專電氣類《電力系統自動裝置》、《電力系統基礎》、《微機保護技術》等課程內容并結合發電廠、變電站（所）及廠礦企業發電、供電和用電等實際情況研制而成。該裝置采用現代電力工程中廣應用的微機線路保護裝置，配以電源、兩段輸電線路、阻抗負載、互感器、故障設置模塊等組成。主要完成保護裝置特性測試、接線、整合、運行、繼保等方面的實訓。用于電力行業培訓、高等院校、高職高專、中專技校等相關專業學生實訓考核的理想產品。
LG-DLW03型 電力系統微機線路保護實訓考核裝置是綜合了目前高職、高專電氣類《電力系統自動裝置》、《電力系統基礎》、《微機保護技術》等課程內容并結合發電廠、變電站（所）及廠礦企業發電、供電和用電等實際情況研制而成。該裝置采用現代電力工程中廣應用的微機線路保護裝置，配以電源、兩段輸電線路、阻抗負載、互感器、故障設置模塊等組成。主要完成保護裝置特性測試、接線、整合、運行、繼保等方面的實訓。用于電力行業培訓、高等院校、高職高專、中專技校等相關專業學生實訓考核的理想產品。
二、技術參數
1、電 源：三相AC380V±10%/50Hz，容量<3.0kVA；
2、工作環境：溫度-10℃～+40℃，相對濕度＜85％(25℃)，海拔＜4000m；
3、重 量：<260kg；
4、尺 寸：145×60×190cm3二、實訓考核項目
三、基本實訓項目
(1)模擬系統正常﹑最大﹑最小運行方式
(2)模擬系統短路
(3)微機無時限電流速斷保護
(4)微機定時限過電流保護
(5)微機定時限過電流保護
(6)微機無時限電流速斷保護
(7)微機帶時限電流速斷保護
(8)階段式電流保護
(9)運行方式對保護靈敏度的影響及靈敏度校驗
(10)電流電壓連鎖保護
(11)反時限保護實驗
(12)階段式過電流保護與自動重合閘前加速
(13)階段式過電流保護與自動重合閘后加速
(14)其它線路保護形式
功率方向過電流保護
零序電流保護
過負荷保護
低壓減載
(15)二次回路接線
(16)二次回路調試
(17)保護計算整定
(18)保護動作試驗
(19)電流電壓連鎖速斷保護與過電流保護
(20)電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘
(21)反時限電流保護與過電流保護
(22)反時限﹑過電流綜合保護與自動重合閘
(23)電流電壓連鎖保護與自動重合閘前加速
(24)電流電壓連鎖保護與自動重合閘后加速
(25)反時限過電流與自動重合閘前加速保護
(26)反時限過電流與自動重合閘后加速保護
(27)二次回路故障排除
1、電 源：三相AC380V±10%/50Hz，容量<3.0kVA；
2、工作環境：溫度-10℃～+40℃，相對濕度＜85％(25℃)，海拔＜4000m；
3、重 量：<260kg；
4、尺 寸：145×60×190cm3二、實訓考核項目
三、基本實訓項目
(1)模擬系統正常﹑最大﹑最小運行方式
(2)模擬系統短路
(3)微機無時限電流速斷保護
(4)微機定時限過電流保護
(5)微機定時限過電流保護
(6)微機無時限電流速斷保護
(7)微機帶時限電流速斷保護
(8)階段式電流保護
(9)運行方式對保護靈敏度的影響及靈敏度校驗
(10)電流電壓連鎖保護
(11)反時限保護實驗
(12)階段式過電流保護與自動重合閘前加速
(13)階段式過電流保護與自動重合閘后加速
(14)其它線路保護形式
功率方向過電流保護
零序電流保護
過負荷保護
低壓減載
(15)二次回路接線
(16)二次回路調試
(17)保護計算整定
(18)保護動作試驗
(19)電流電壓連鎖速斷保護與過電流保護
(20)電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘
(21)反時限電流保護與過電流保護
(22)反時限﹑過電流綜合保護與自動重合閘
(23)電流電壓連鎖保護與自動重合閘前加速
(24)電流電壓連鎖保護與自動重合閘后加速
(25)反時限過電流與自動重合閘前加速保護
(26)反時限過電流與自動重合閘后加速保護
(27)二次回路故障排除
