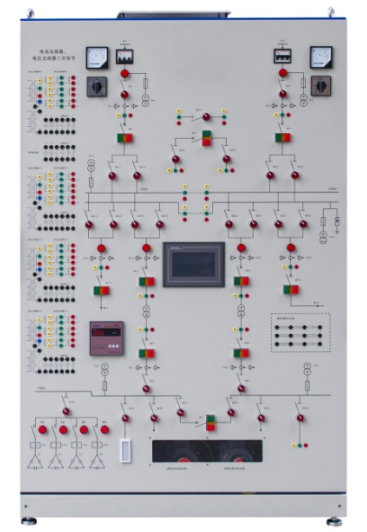

一、設備外觀

二、設備概述

LGY-GD012C型工廠供電技術實驗實訓裝置是根據《高壓進網電工》、《工廠供電》、《配電自動化》等課程教學內容，按照勞動和社會保障部編制的《變配電室值班電工國家職業標準》及相關培訓教程、考核題庫要求設計制造。該系統能完成的實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校,職業技能培訓部門的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核平臺。10KV高壓采用0.4 KV電壓等級進行模擬，各種電氣均使用真實元件。

采用板式供配電系統，可以使學生建立起良好的職業習慣，全面掌握值班電工的安全操作要領。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：1.5 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m
4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:550kg

5、外形尺寸：寬×深×高=1200mm×800mm×2000mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
