一、設備功能說明

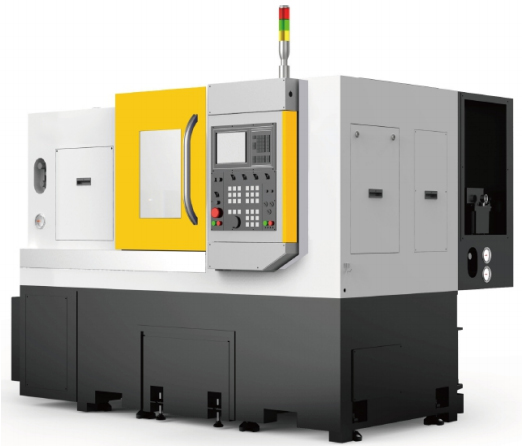

LGY-SK016D型CAK5085數控車床實訓設備是一種經濟、實用的萬能型加工機床，產品結構成熟，性能質量穩定可靠。該設備品種規格齊全，可以實現軸類、盤類的內外表面、錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。高轉速、高剛性、高精度的主軸箱，主軸輸出扭矩大，尤其電動自動變檔主軸箱，自動化、易操作，主軸箱噪音低。防護內部進行優化設計，針對原有的問題進行全面的改進處理，使機床的防水排屑性能大幅度提升，防護門導軌采用直線軸承，導向性強，拉動輕便自如，滑動效果好。采用平式床身，導軌面采用中頻淬火，淬硬層深2～3mm，硬度達HRC52以上床鞍、滑板滑動導軌面貼塑處理。

LGY-SK016D型CAK5085數控車床實訓設備可進行機械零件的半精加工及精加工，結構可靠、操作方便、經濟實用。

二、技術參數

1)   床身上最大回轉直徑：Ф500mm

2)   最大切削長度：850mm

3)   最大切削直徑: Ф500 mm

4)   滑板上最大回轉直徑：Ф300mm

5)   主軸端部型式及代號：A₂8

6)   主軸孔直徑: Ф70mm

7)   轉速級數：電動3檔，檔內無級

8)   主軸轉速范圍：15-220；71-710；215-2200 r/min

9)   主電機功率：7.5/11 kw

10)  卡盤直徑：10 inch

11)  快移速度（X/Z）：6/12 m/min

12)  軸行程（X/Z）：250/850 mm

13)  尾座套筒直徑：Ф75mm

14)  尾座套筒行程：150mm

15)  尾座主軸錐孔錐度：5#莫氏

16)  標準刀架形式：立式4工位

17)  加工精度：IT6~IT7

18)  加工工件圓度：0.005mm

19)  加工工件圓柱度：0.03mm / 300mm

20)  加工工件平面度：0.025mm/Ф300mm

21)  加工工件表面粗糙度：Ra1.6μm

22)  定位精度（X/ Z）：0.032/0.045mm

23)  重復定位精度（X/ Z）：0.009/0.014mm

24)  機床外型尺寸（長×寬×高）：2770×1700×1735mm

25)  機床重量：2800 kg
