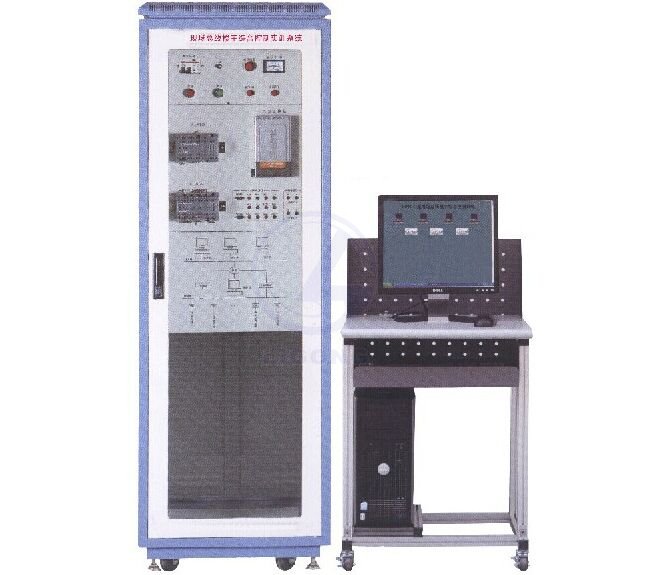

一、LG-LXZ01型 現場總線樓宇綜合控制實訓系統概述

       LG-LXZ01型 現場總線樓宇綜合控制實訓系統采用LONWORKS總線的樓控網絡系統，具備IBMS系統兩級網絡和三層管理(控制)的典型結構，即采用現場總線網(Lonwalks信道)和由B/S結構構成的局域網兩級網絡結構，現場（DDC）控制、過程管理（服務器）、遠程客戶管理三層管理結構。各子系統基于DDC模塊和LON總線實現現場總線控制、具備IBMS系統中兩級網絡和三層管理(控制)的典型結構、對于控制器使用Lontalk協議的所有子系統都可以方便于集成到該系統中來。

二、技術參數

輸入電源：單相三線～220V±15%，50HZ、

環境溫度：-20℃～+45℃、

裝置容量：＜1kVA、外形尺寸：600mm×600mm×1290mm、

安全保護：具有漏電自動保護裝置

三、主要配置參數

1、控制柜：

   控制柜由電源開關、電源指示、電壓指示儀表、保險絲、LonWorks/IP服務器、交換機等部件組成，可完成IBMS系統網絡集成功能。

2、監控軟件：

   配備IBMS監控系統軟件,可以實現對中央空調、供配電、抄表、安防等系統的全監控；提供相關組網和組態軟件，可以讓學生自行設計網絡系統和監控界面。

3、豪華型電腦桌：

   桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動

4、i.LON100 Internet服務器：

   i.LON100 Internet服務器是一個高性能的網絡接口，用于連接LonWorks 網絡到企業IP網絡或者Internet。它有LonWorks、ModBus、M-Bus、數字量的I/O等多種豐富的設備接口，其中數字量I/O包含了2路脈沖輸入（M1、M2）、2路開關量輸入（Input1、Input 2）和2路開關量輸出（Out1、Out2），從而很容易地將現場設備連接到i.LON100，并使這些設備的數據有效地應用到企業IP網絡和Internet。i.LON100內置有時序調度、報警和數據記錄等功能模塊，用戶可以使用其內置的網頁接口存取和訪問這些應用，本系統正是通過i.LON100的時序調度功能，實現對照明子系統的時序控制。

5、i.LON600 LonWorks/IP服務器：

   i.LON600 LonWorks/IP服務器是一個遵從EIA 852協議的LonTalk到IP的路由器。它為日常設備的存取訪問能夠提供一個可靠的、安全的Internet通道。它能夠將Internet或者任何基于10/100 Base-T的LAN或者WAN作為本地或者遠程傳遞LonWorks控制信息的通道。其內部采用一個32位RISC處理器和Echelon公司的LonWorks/IP體系結構，從而為高速控制、顯示、監視應用程序提供了*佳的服務，本系統正是通過i.LON600的高速路由功能，實現服務器（IP通道）和LON網之間的數據交互。

6、實訓項目要求：

   IBMS系統實訓要求：系統結構與設備認識、DDC模塊的開發使用、LON網絡開發應用（LON網組建）、B/S網絡開發應用（B/S網絡組建）子系統實訓要求：根據集成系統中的不同子系統可以完成相關實訓項目。

7、安防監控系統仿真教學軟件：

   本軟件結合安防監控系統中入侵報警、視頻監控、對講門禁、巡更、停車場管理等方面的內容進行設計，介紹了各系統的組成、工作原理。通過該軟件的演示學習，可以激發學生學習樓宇智能化系統的積極性，對安防系統及其設備的實際應用有一個直觀、形象的認識，快速掌握相關理論知識。同時該軟件結合我公司的實訓設備還設計了入侵報警、可視對講、視頻監控、停車場管理4個動態場景，以3D動畫的形式形象再現了其工作過程，有利于后續在相應實訓設備上開展實訓教學。該軟件適用于樓宇智能化工程技術相關專業針對安防系統開展的實訓教學。本軟件采用3D技術與交互式動畫相結合的方式，仿真樓宇智能化中的安防監控系統，可配合入侵報警、視頻監控、對講門禁、巡更、停車場管理系統開展實訓教學，軟件具有以下功能：安防探測器工作原理仿真、入侵報警系統工作過程仿真、視頻監控系統工作過程仿真、對講門禁系統工作過程仿真、巡更系統工作過程仿真、停車場管理系統工作過程仿真

四、主要配置
