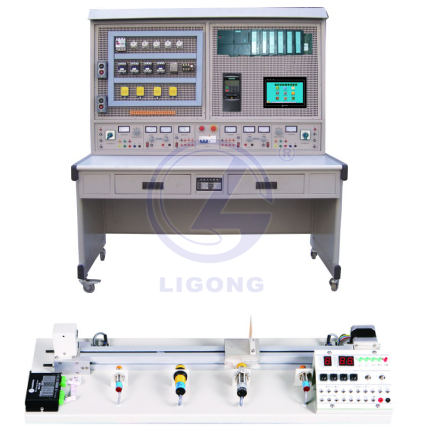

LGM-S01型 西門子PLC實訓裝置
一、LGM-S01型 西門子PLC實訓裝置概述
LGM-S01型 西門子PLC實訓裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1690mm
四、實訓臺配置
1、公共部分：電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；+24V/1A直流穩壓電源輸出；+5V/5A直流穩壓電源輸出；±12V/1A直流穩壓電源輸出。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、帶傳動模型
小車運動控制系統實驗教學模型由運動小車、同步帶輪傳動機構、電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：1.2米。實驗系統能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。
五、元器件配置清單
LGM-S01型 西門子PLC實訓裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1690mm
四、實訓臺配置
1、公共部分：電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；+24V/1A直流穩壓電源輸出；+5V/5A直流穩壓電源輸出；±12V/1A直流穩壓電源輸出。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、帶傳動模型
小車運動控制系統實驗教學模型由運動小車、同步帶輪傳動機構、電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：1.2米。實驗系統能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。
五、元器件配置清單
| 序號 | 名稱 | 型號 | 數量 | 品牌 | |
| 1 | DIN導航480mm | 6ES7390-1AE80-0AA0 | 1 | 西門子 | |
| 2 | PS307電源 | 6ES7307-1EA01-0AA0 | 1 | 西門子 | |
| 3 | CPU315-2PN/DP | 6ES7315-2EH14-0AB0 | 1 | 西門子 | |
| 4 | MMC卡521K | 6ES7953-8LJ30-0AA0 | 1 | 西門子 | |
| 5 | 16點DI | 6ES7321-1BH02-0AA0 | 1 | 西門子 | |
| 6 | 16點DO | 6ES7322-1BH01-0AA0 | 1 | 西門子 | |
| 8 | 8點AI | 6ES7331-7KF02-0AB0 | 1 | 西門子 | |
| 9 | 4點AO | 6ES7332-5HD01-0AB0 | 1 | 西門子 | |
| 10 | 20P前連接器（螺釘型） | 6ES7392-1AJ00-0AA0 | 3 | 西門子 | |
| 11 | 40P前連接器（螺釘型） | 6ES7392-1AM00-0AA0 | 1 | 西門子 | |
| 12 | CU320-2PN | 6SL3040-1MA01-0AA0 | 1 | 西門子 | |
| 13 | CF | 6SL3054-0EH00-1BA0 | 1 | 西門子 | |
| 14 | 智能整流單元5KW | 6SL3130-6AE15-0AB1 | 1 | 西門子 | |
| 15 | 單軸電機單元1.6KW | 6SL3120-1TE13-1AA4 | 2 | 西門子 | |
| 16 | 進線電抗器 | 6SL3000-0CE15-0AA0 | 1 | 西門子 | |
| 17 | 進線濾波器 | 6SL3000-0HE15-0AA0 | 1 | 西門子 | |
| 18 | 伺服電機2.8Nm/1,55A/2000轉 | 1FK7042-2AC71-1QA0 | 1 | 西門子 | |
| 19 | 感應電機0.55KW/1425rpm | 1LE0001-0DB22-1JA4 | 1 | 西門子 | |
| 20 | 伺服電機電纜 | 6FX5002-5CN01-1AC0 | 1 | 西門子 | |
| 21 | Drive-CLiQ電纜 | 6FX5002-2DC10-1AC0 | 1 | 西門子 | |
| 22 | 電機模塊插頭 | 6SL3162-2MA00-0AA0 | 1 | 西門子 | |
| 23 | TP1500COMFORT推廣包 | 6AV21814QB000AX0 | 1 | 西門子 | |
| 24 | SITOP電源10A | 6EP1334-2BA20 | 1 | 西門子 | |
| 25 | PROFIBUS DP總線電纜 | 6XV1830-0EH10 | 10 | 西門子 | |
| 26 | PROFINET總線電纜 | 6XV1840-2AH10 | 10 | 西門子 | |
| 27 | DP連接器90度 | 6ES7972-0BA12-0XA0 | 1 | 西門子 | |
| 28 | DP連接器35度 | 6ES7972-0BA60-0XA0 | 1 | 西門子 | |
| 29 | PN連接器180度 | 6GK1901-1BB10-2AA0 | 1 | 西門子 | |
| 30 | PN連接器145度 | 6GK1901-1BB30-0AA0 | 1 | 西門子 | |
| 31 | 按鈕1NO(黑） | 3SB32 02-0AA11 | 1 | 西門子 | |
| 32 | 按鈕1NO(綠） | 3SB32 02-0AA11 | 1 | 西門子 | |
| 33 | 按鈕1NO(藍） | 3SB32 02-0AA51 | 1 | 西門子 | |
| 34 | 旋鈕開關 | 3SB32 02-2KA11 | 1 | 西門子 | |
| 35 | 按鈕1NC（紅） | 3SB32 03-0AA21 | 1 | 西門子 | |
| 36 | 急停按鈕1NC（紅） | 3SB32 03-1CA21 | 1 | 西門子 | |
| 37 | 選擇開關 | 3SB32 10-2DA11 | 1 | 西門子 | |
| 38 | 指示燈（紅） | 3SB32 44-6AA20 | 2 | 西門子 | |
| 39 | 指示燈（黃） | 3SB32 44-6AA30 | 2 | 西門子 | |
| 40 | 指示燈（綠） | 3SB32 44-6AA40 | 2 | 西門子 | |
| 41 | 指示燈（藍） | 3SB32 44-6AA50 | 2 | 西門子 | |
| 42 | 主回路斷路器 | 5SJ6320-7CC20 | 1 | 西門子 | |
| 43 | 3A空氣開關2P | 5SJ6203-7CC20 | 2 | 西門子 | |
| 44 | 6A空氣開關2P | 5SJ6206-7CC20 | 2 | 西門子 | |
| 45 | 16A空氣開關2P | 5SJ6216-7CC20 | 1 | 西門子 | |
| 46 | 主回路接觸器 | 3RT6Q 18一1AN21 | 1 | 西門子 | |
| 47 | 熔斷器開關 | 1 | 國產 | ||
| 48 | 主回路快熔116A | NGTC 16A | 3 | 國產 | |
| 49 | 2 k '10圈的多圈申位器 | 22HP一10 | 2 | ||
| 50 | 10圈電位器的刻度旋鈕 | B2 | 2 | ||
| 51 | 電壓面板表0-10V/DC（轉速刻度0-3000rpm） | CP-C72-N-3000rpm（10V）-F | 1 | ||
| 52 | 電壓面板表0-10V/DC（轉速刻度0-3000rpm） | CP-C72-N-3000rpm（10V）-F | 1 | ||
| 53 | 交流電壓面板表刻度0-300V | CP-T72V-N-0-3000V-F | 1 | ||
| 54 | 中間繼電器 | 7760056060 | 8 | 魏德米勒 | |
| 55 | 中間繼電器底座 | 7760056126 | 8 | 魏德米勒 | |
| 56 | 端子端片 | WAP16+35WTW | 20 | 魏德米勒 | |
| 57 | 端子 | WDU1.5ZZ | 100 | 魏德米勒 | |
| 58 | 端子短接片(10P) | WDU1.5ZZ | 20 | 魏德米勒 | |
| 59 | 端子 | WDU2.5ZZ | 20 | 魏德米勒 | |
| 60 | 端子 | WPE1.5ZZ | 20 | 魏德米勒 | |
| 61 | 螺釘、螺母、平墊、彈墊 | 多種長度M4/M5/M6 | |||
| 62 | 6角柱撐桿(一端螺桿、一端螺孔) | 若10cm長 | 24 | ||
| 63 | 信號電源1220VACIDC+/一12V 1A | 1 | |||
| 64 | 帶單相標準插頭的電源線(5m) | 1 | |||
| 65 | 主回路快熔座 | 2 | |||
| 66 | 線槽40mm*80mm | 3m | |||
| 67 | 連接導線1.5mm² | 100m | |||
| 68 | 連接導線1.5mm² | 200m | |||
| 69 | 連接導線1.5mm²(黃綠PE) | 100m | |||
| 70 | 各種尼龍扎帶 | ||||
| 71 | 35mm標準安裝導軌 | 2m | |||
| 72 | 實驗臺 | 1 | |||
| 73 | 實驗框架臺面板制作 | 1 | |||
| 74 | 電機安裝鋼板 | 1 | |||
| 75 | 成套 | 1 | |||
| 76 | 輔料 | 1 | |||
