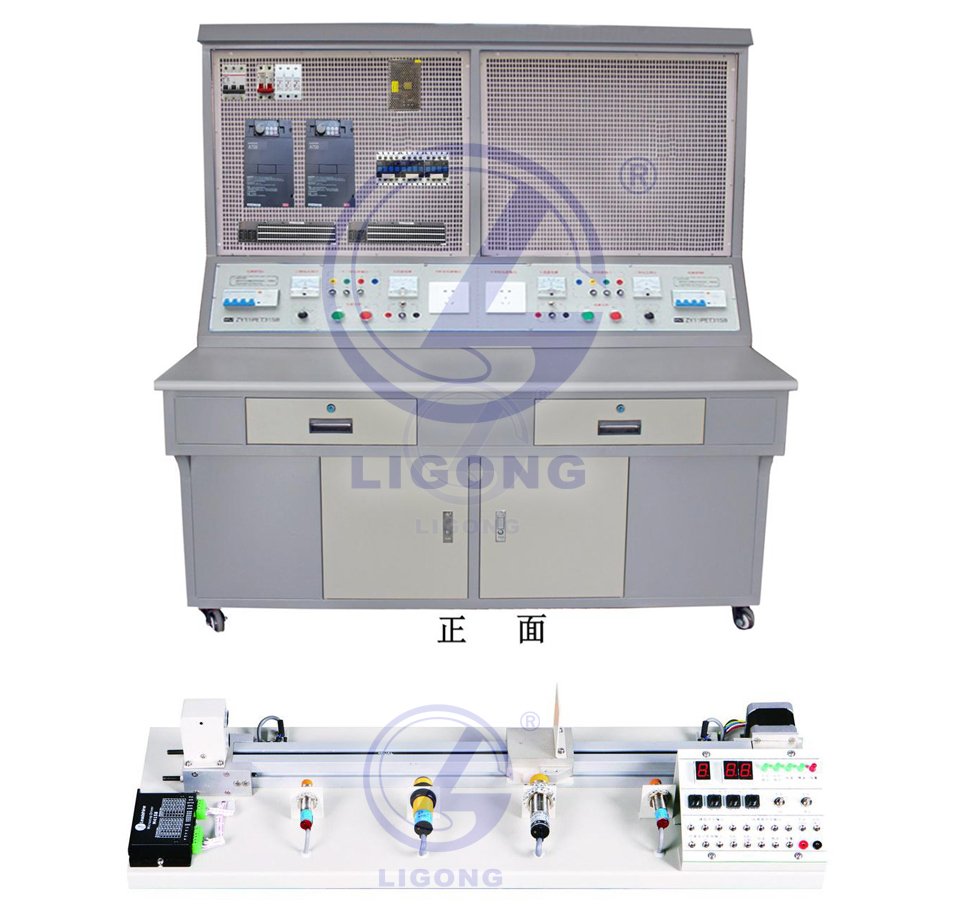

一、LGH-02型 車身保全三菱Q系列PLC實訓與考核綜合裝置（含電機執行機構）概述
       車身保全三菱Q系列PLC實訓與考核綜合裝置（含電機執行機構）主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。 二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1800mm
5、網孔板尺寸：770 mm×700 mm
四、實訓臺配置
1、實驗屏左右電源輸出配制相同
2、電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
3、提供線電壓380V電源。
4、面板設有交流220V電源插座。
6、實驗屏每組提供8路按鈕輸入和16路指示燈指示
7、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
五、元器件配置清單

序號	名稱	型號	數量	備注
1.	變頻器	FR-A740-2.2K-CHT	2臺
2.	遠程輸入模塊	AJ65VBTS3-32D	2臺
3.	遠程輸出模塊	AJ65VBTS2-32T	2臺
4.	電源	50B	1臺
5.	交流接觸器	CJX2-0910 AC220V	6個
6.	中間繼電器	MY4NJ DC24V	16個
7.	斷路器	ABS32C   10A	2個
8.	斷路器	DCP52DR  5A	10個
9.	接線端子	TB-1512	20條
10.	安裝附件		1套
11.	電機執行機構	普通三相異步電動機	1SET
