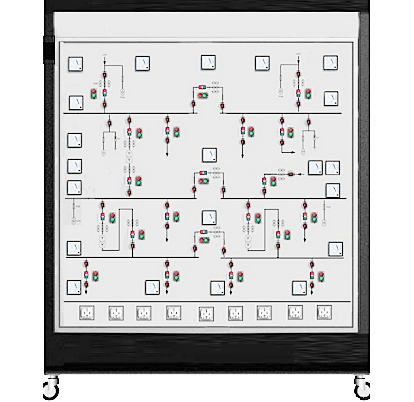

LG-DLK06型35KV/10KV/380V網絡模擬系統操作屏

一、系統概述
LG-DLK06型 35KV/10KV/380V網絡模擬系統操作屏是為中等職業學校電工電子、自動化技術等專業針對“供電系統”充分了解認識而開發設計的,系統模擬了35KV到10KV,再由10KV到380V的一種典型供電線路,35KV系統采用雙路進線,母聯分段帶一路饋線連接方式;10KV系統采用一路主變、一路聯絡雙路供電、母聯分段連接方式;380V系統采用兩路主變、母聯分段連接方式;學生可以根據操作規程在模擬屏上進行供電系統模擬操作練習,以熟悉供電網絡的組成和操作要點,各種形式的停送電及倒閘操作的操作程序,對于學生實際技能的培養可以起到良好的效果。
二、 技術參數
輸入電源:380V±10%、50Hz
容量:<5KVA
工作環境:溫度-10℃~+40℃,相對濕度<85%(25℃),海撥<4000m
規格尺寸:1600mm×2000mm×400mm
三、系統特點
各電壓等級按規定的顏色做出,斷路器有紅、綠燈指示;
模擬35KV/10KV/380V系統網絡圖;(這是*典型的工廠供電模型,也完全可以根據用戶需要模擬350KV/110KV/10K V供電系統,以下指標按35KV/10KV/380V系統介紹);
模擬變配電所采用35KV/10KV雙母線進線;
變壓器采用2KVA 380V/380V三相干式變壓器模擬;
斷路器采用交流接觸器模擬;
35KV、10KV、380V均有母聯;
斷路器由按扭開關操作;并且有燈光指示;
隔離開關由轉換開關模擬;
模擬屏380V可以驅動不高于1000W負載;
LG-DLK06型 35KV/10KV/380V網絡模擬系統操作屏是為中等職業學校電工電子、自動化技術等專業針對“供電系統”充分了解認識而開發設計的,系統模擬了35KV到10KV,再由10KV到380V的一種典型供電線路,35KV系統采用雙路進線,母聯分段帶一路饋線連接方式;10KV系統采用一路主變、一路聯絡雙路供電、母聯分段連接方式;380V系統采用兩路主變、母聯分段連接方式;學生可以根據操作規程在模擬屏上進行供電系統模擬操作練習,以熟悉供電網絡的組成和操作要點,各種形式的停送電及倒閘操作的操作程序,對于學生實際技能的培養可以起到良好的效果。
二、 技術參數
輸入電源:380V±10%、50Hz
容量:<5KVA
工作環境:溫度-10℃~+40℃,相對濕度<85%(25℃),海撥<4000m
規格尺寸:1600mm×2000mm×400mm
三、系統特點
各電壓等級按規定的顏色做出,斷路器有紅、綠燈指示;
模擬35KV/10KV/380V系統網絡圖;(這是*典型的工廠供電模型,也完全可以根據用戶需要模擬350KV/110KV/10K V供電系統,以下指標按35KV/10KV/380V系統介紹);
模擬變配電所采用35KV/10KV雙母線進線;
變壓器采用2KVA 380V/380V三相干式變壓器模擬;
斷路器采用交流接觸器模擬;
35KV、10KV、380V均有母聯;
斷路器由按扭開關操作;并且有燈光指示;
隔離開關由轉換開關模擬;
模擬屏380V可以驅動不高于1000W負載;
