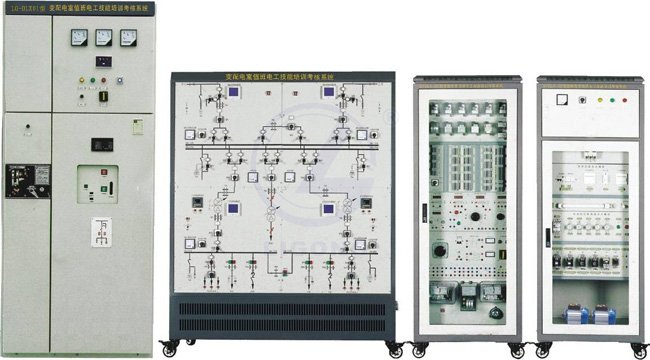

一、LG-DLX01型 變配電室值班電工技能培訓考核系統概 述

        隨著我國大中型企業逐年增多，電力工業迅速發展，電工需求量不斷增加，變配電室值班電工緊缺；“LG-DLX01型 變配電室值班電工技能培訓考核系統”就是為配合變配電室值班電工考級，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。以35KV變電站為一次系統模型，采用部分典型、常用一次真實元件與系統模擬控制屏相結合的形式，實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。

1. 一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
2. 一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
3. 實訓項目齊全，能較好地滿足培訓考核鑒定要求。
三、技術性能
1. 輸入電源: 三相五線～380V±10%  50HZ
2. 容量:＜5kVA
3. 工作環境:溫度-10℃～+40℃  相對濕度＜85%(25℃)  海撥＜4000m
四、實訓項目
(1)高、低壓開關與成套設備的認知與操作
1.  10kV高壓隔離開關的認知與操作
2.  10kV高壓真空斷路器的認知與操作
3.  10kV高壓開關柜的認知與操作
4.  HD13型低壓刀開關的認知與操作
5.  DW15型低壓萬能斷路器的認知與操作
6.  低壓塑殼斷路器的認知與操作
7.  0.4kV低壓開關柜的認知與操作
(2)高、低壓電流、電壓互感器的認知與接線
8.  高、低壓電流互感器的認知與接線
9.  高、低壓電壓互感器的認知與接線
(3)電力繼電器結構認識與特性測試
10. 電流繼電器的特性
11. 電壓繼電器的特性
12. 中間繼電器的特性
13. 時間繼電器的特性
14. 閃光繼電器的特性
15. 反時限繼電器的特性
(4)供配電系統繼電保護
16.供電線路帶時限過電流保護電路的接線與調試
17. 供電線路低電壓啟動過電流保護電路的接線與調試
18. 供電線路電流速斷保護電路的接線與調試
19. 供電線路電流反時限過電流保護電路的接線與調試
20. 配電變壓器過電流保護電路的接線與調試
21.配電變壓器的電流速斷保護電路的接線與調試
22.配電變壓器的過負荷保護電路的接線與調試
23.變壓器的模擬超溫保護
(5)供配電系統的二次回路與自動裝置
24.斷路器的控制和信號回路
25.6～35KV系統的絕緣監視裝置電路
26.供配電系統一次重合閘
27.線路過電流保護與自動重合閘綜合
28.功率因數補償
(6)35kV變電站監盤與抄表
29.三相多功能智能儀表的使用和參數設置
30.智能溫濕度控制器的使用和參數設置
31.系統運行狀態監視
32.35kV雙路進線電量監測
33.35kV變電站主變電量監測
(7)35kV變電站倒閘操作
34.系統運行方式切換倒閘操作
35.線路停電倒閘操作
36.線路送電倒閘操作
37.兩路進線供電轉一路供電倒閘操作
38.一路進線供電轉兩路供電倒閘操作
39.雙母運行狀態切換倒閘操作
40.分段單母運行狀態切換倒閘操作
41.母線從運行狀態轉檢修倒閘操作
42.母線從檢修狀態轉運行倒閘操作
43.變壓器從運行狀態轉檢修倒閘操作
44.變壓器從檢修狀轉運行倒閘操作
45.變壓器從運行狀態轉冷備用倒閘操作
46.變壓器從運行狀態轉熱備用倒閘操作
47.變壓器從冷備用狀態轉運行倒閘操作
48.變壓器從熱備用狀態轉運行倒閘操作
49.出線開關從運行狀態轉檢修倒閘操作
50.出線從檢修狀態轉冷備用倒閘操作
51.出線從冷備用轉熱備用倒閘操作
52.出線從熱備用轉運行倒閘操作
53.出線從檢修轉運行倒閘操作
(8)典型低壓電氣線路的接線與調試
54.低壓照明電路
55.低壓電動機起停控制線路

LG-DLX01A型 變電站值班員培訓考核系統

一、特 點
1.功能全面
   設備能夠完成的實訓項目包含當前變電站值班員職業技能的要求，包括高、低壓元件及成套設備、多種電壓等級（500kV/220kV/110kV）變電站倒閘操作、繼電保護及二次回路、微機線路保護、微機變壓器主保護、微機變壓器后備保護、計量儀表等。
2.實訓系統由多個子系統組成，用戶可以根據實際需要靈活選配，設備配置的性價比高。
3.實訓設備緊密結合電力工業現場，含變電站典型的一次、二次元件，如高壓斷路器、高壓隔離開關、高低壓成套設備、電力繼電器、微機保護裝置、計量儀表等，均采用電力工業級元件。
二、額定參數
1.額定電壓：三相五線～380V±10% 50HZ
2.額定容量：＜6kVA
3.工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
三、系統配置
1.變電站倒閘操作實訓系統
功能及配置方式與變電站倒閘操作實訓系統”基本相同
2. 電力系統微機保護綜合實訓裝置
功能及配置方式與“ 電力系統微機保護綜合實訓裝置”基本相同
3. 繼電保護與二次回路實訓柜
（1）電力繼電器 電磁型電流繼電器、電磁型電壓繼電器、電磁型時間繼電器、電磁型中間繼電器、靜態信號繼電器、電磁型差動繼電器等多種典型電力繼電器
（2）儀表 數字式真有效值交流電壓、電流表；數字式直流電壓、電流表、數字式電秒表
（3）交直流電源
實訓柜裝設單相10A帶漏電保護空開
交流可調電源：AC0～230V/3A連續可調電源一路，具有短路保護
交流低壓電源：AC220V/2A交流電源一路，具有短路保護
直流可調電源：DC0～230V/3A連續可調電源一路，具有短路保護
（4）實訓接線板
完成整組繼電保護接線實訓項目及故障排查考核項目
（5）其它元件
完成實訓項目所需的配套元件，如控制開關、燈光音響信號指示、大功率可調電阻等
4.計量儀表實訓柜
（1）互感器 含電流互感器、電壓互感器
（2）計量儀表 單相有功電能表、三相有功電能表、三相無功電能表
（3）配電盤實訓面板以及完成實訓所需的其它元件
5.高、低壓元件及成套設備（此項用戶選配，出廠標準配置中不含）
此套設備根據用戶實際需要配置，高壓元件及成套設備推薦使用35kV或10kV等級設備，由于可選擇種類很多，故此項內容適合用戶根據自身實際需求自行購買或由本公司代購。
四、實訓項目
1. 變電站高、低設備的認知與操作
2. 110kV仿真變電站倒閘操作
3. 220kV仿真變電站倒閘操作
4. 500kV仿真變電站倒閘操作
5. 微機線路保護實訓
6. 微機變壓器主保護實訓
7. 微機變壓后備保護實訓
8. 繼電器特性測試
9. 繼電器整組保護實訓—線路保護
10. 繼電器整組保護實訓—變壓器保護
11. 電流互感器接線實訓
12. 電壓互感器接線實訓
13. 單相電能表接線
14. 三相有功、無功電能表接線
15. 配電盤安裝及接線
