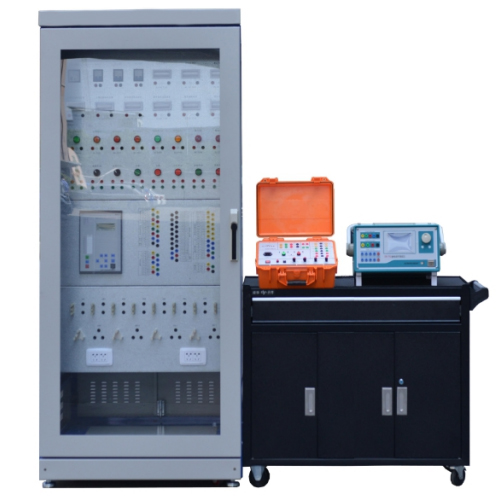

一、設備外觀

二、設備概述

隨著電力系統的不斷發展，繼電保護已成為保障電力系統安全運行的重要手段，同時也對繼電保護工作人員的技術和技能提出了更高的要求，如何更準確、更高效地進行微機保護的現場測試，更快、更準確地排除微機保護在運行中出現的故障，也是許多從事繼電保護工作的人員所面臨的困境。為適應電力系統安全經濟運行，有效提高繼電保護工作人員素質、崗位能力和生產技能，大力開展繼電保護職工崗位技能培訓和職業技能鑒定，已成為電力企業培訓工作的重中之重。在電力系統繼電保護的教學中，實踐教學是必不可少且占比較大的環節，為此，我們以電力系統繼電保護課程的實踐環節為基礎開發了LGY-WJ012D型微機綜合驗證保護系列設備實驗平臺可作為繼電保護高級工、技師、高級技師考試和繼電保護培訓中心現場實操設備，有助于幫助現場相關技術和管理人員提高裝置調試和故障排查能力，提升業務素質。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：3 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:500kg

5、外形尺寸：寬×深×高=控制柜850mm×800mm×1800mm

工具車800mm×500mm×850mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
