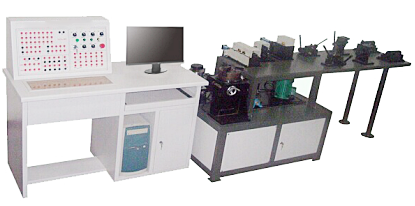

LG-NJJ02型自動化夾具綜合實驗臺

LG-NJJ02型 自動化夾具綜合實驗臺適用于《機械制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控制技術與系統》、《機械制造裝備設計》、《可編程控制器的原理及應用》等專業課程。設備實驗內容涉及機械、電氣、液壓、計算機控制技術等方面，覆蓋面廣，綜合性強。各功能部件敞開性好，有利于加深學生的感性認識，通過多個模塊，靈活組成各種系統。實驗過程接近實際機電產品的組裝調試過程，實戰性強，學生可根據自己的構思進行創新設計。實驗臺由計算機、電氣控制柜、夾具工作臺及軟件等部分組成。

一、設備的主要組成
1、計算機（用戶自備）
2、夾具工作臺
六點定位平臺及定位元件
（1）電動夾具：
1）電動三爪自定心卡盤
2）數控分度頭
3）數控回轉工作臺
（2）液壓夾具：
1）斜楔夾緊機構
2）鉸鏈夾緊機構
3）聯動夾緊機構
（3）手動夾具：
1）偏心夾緊機構
2）螺旋夾緊機構
3、電氣控制柜
可編程控制器、繼電器和接觸器、步進電機控制系統、分區式創新型控制面板。
★4、軟件：（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
（1）理實一體化智能故障考核軟件：提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
（2）電氣控制仿真軟件：以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
二、技術參數

技術規格		參數
工作臺外形尺寸		30508001100mm
步進電機進給速度		mm/min	1—1200
步進電機快移速度		mm/min	1500
交流電源		380AV/220AV,50HZ
步進電機		步距角1.8°
液壓站	液壓系統壓力	≤2.5Mpa
	油泵電機	370W，1400r/min
	其它	液壓集成塊：1個；節流閥：2個;溢流閥:1個;電磁換向閥:1個;液壓缸:2個；壓力表：1個。
隨機附件		壓力表：1個
隨機資料		1.使用說明書；2.實驗指導書

三、基本實驗項目
1、 PLC編程軟件的學習與使用實驗
2、PLC順序控制程序設計與調試實驗
3、步進電機定位控制實驗
4、 PC與 PLC雙向通信程序設計與調試實驗
5、 PC與 PLC兩極控制程序設計與調試實驗
6、六點定位平臺及定位元件實驗
7、手動夾具實驗
8、數控分度頭控制實驗
9、數控回轉工作臺控制實驗
10、電動三爪自定心卡盤控制實驗
11、液壓夾具控制實驗
12、夾具綜合實驗
13、自動化夾具的現場教學實驗
由于以上教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
