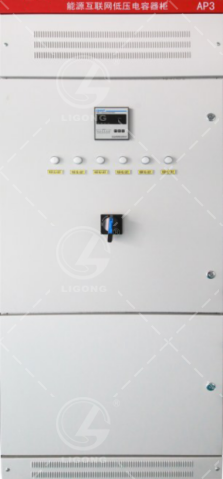

智能無功補償柜，可以平衡感性負載，提高功率因數，以提升設備的利用率。由于電力系統中的負載類型大部分屬于感性負載，使電網功率因數較低。較低的功率因數降低了變壓器及電纜利用率，增加了供電投資，損害了電網質量，降低了設備使用壽命，大大增加了線路損耗，所以配置無功補償柜來解決以上問題。

一、系統參數

1．總補償容量20Kvar；

2．電容器：450V,5Kvar；

3．允許最高過壓1.1Un；

4．采用專用電容靜態補償開關；

5．智能無功靜態補償控制器；

6．可顯示電網的電壓、電流、功率因數、無功功率、有功功率；可顯示各次諧波含量；顯示電容器運行狀態和可投入運行的電容器組、顯示各電容組的通斷狀態；

7．具有自動控制、手動操作等多種工作方式；

8．具有過欠壓保護，當出現電網電壓過高或過低時，自動切除電容后報警并閉鎖，故障消失后可自動恢復工作；

9．測量精度：電壓：1.0級  電流：1.0級  功率因數：0.5 級   有功功率：1.0級   無功功率：2.5級；

10．裝置具備上電保護、掉電保護、過壓保護、欠壓保護、欠流保護、諧波超限等多種保護功能；

11．配合自動化軟件實現等電力系統自動化智能化；

12．參考尺寸:2000mm高×800mm寬×800mm深。
