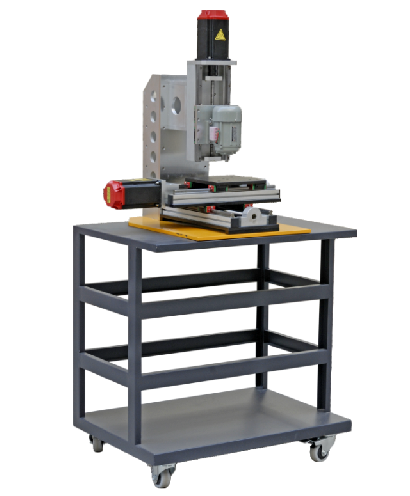

一、設備功能說明

三軸滑臺采用可拆裝的機械結構，可以完成數控機床機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、XY垂直度及Z軸垂直度的等精密機械檢測技術的實訓。

滑臺的導軌采用直線導軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用工業鋁型材加工而成，外形美觀實用。

二、設備實訓項目

1、行程限位參數設定實訓

2、滾珠絲桿副的認識、聯軸器拆裝、直線導軌副拆裝。

3、十字滑臺的機械安裝

4、檢查導跪滑塊接觸面、螺母支座接觸面與工作臺的平行度。

5、檢查導軌的平行度與直線度

6、XYZ軸機械精度的檢測實訓

三、技術參數

1、伺服電機扭矩：4NM（需單獨配置）

2、絲杠行程：90mm

4、絲杠參數（直徑mm/螺距mm）:14/05

5、外形尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1350；
