一.  設備功能說明

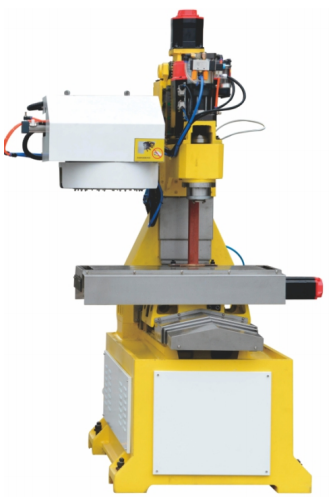

加工中心機床模塊是一臺 X、Y、Z三軸伺服控制立式加工中心，結構及外形尺寸緊湊合理，主軸為伺服電機驅動。刀庫類型為斗笠式（或選機械手式），底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在底座的內部分布著的加強筋，滑座為箱體式結構，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。

X、Y、Z向導軌均為臺灣H級直線導軌，配合自動強制潤滑，實現機床的高速運動；X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度；采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，轉速達10000rpm；主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；

X、Y、Z三個方向導軌、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；采用高質量的10把斗笠刀庫換刀準確，最短路徑換刀，換刀時間短，效率高，經百萬次運轉測試，符合可靠性要求；刀庫帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命； 采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；

二.  技術參數

1、行程

X軸：420mm

Y軸：240mm

Z軸：400mm

主軸端面至工作臺面距離：80~480mm

主軸中心至立柱導軌面距離：315mm

2、工作臺

工作臺面積：800×260mm

工作臺最大負荷：150kg

T型槽（槽×寬×中心距）：5×16×50

3、主軸

主電機功率： 3.7kw

X/Y/Z軸電機：X/Y :0.75kw/3.5Nm   Z :1.2kw/7Nm

主軸內錐：BT30

主軸轉速：100~10000rpm

4、刀庫

刀具容量：10把

最大刀具直徑（鄰/空）：φ60/φ100mm

最大刀具長度：200mm

最大刀具重量：5kg

5、外形尺寸：

外形尺寸：長（mm）×寬（mm）×高（mm）＝830×1000×1800；

重量：1000KG
