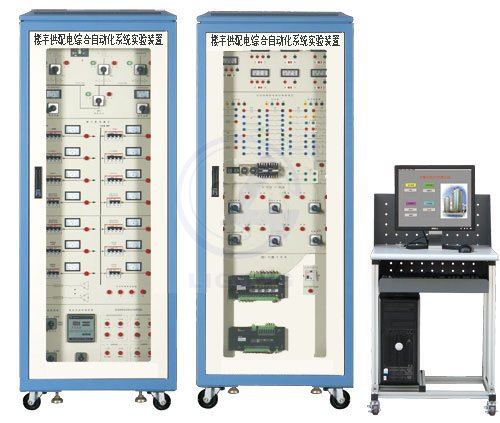

樓宇供配電綜合自動化系統實驗裝置（LON總線型）

一、系統概述
  樓宇供配電綜合自動化系統實驗裝置能滿足《建筑電氣工程技術》、《建筑電氣技術基礎》、《建筑應用電工》、《建筑供配電工程》、《建筑設備自動化系統》、《樓宇設備自動控制》、《智能建筑樓宇自控系統》等專業開設實驗的需要。學生通過實驗，能對樓宇中的供電以及配電基本結構有一個全面了解，掌握建筑設備自動化系統中供配電子系統的應用。
    本實驗裝置配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的主要實驗教學，可以讓學生了解樓宇中供配電的基本結構，熟悉供配電監控系統。
二、系統特點
采用DDC采集控制模塊實現對電力系統中各類數據的采集與開關控制；
采用先進LonWorks總線通信協議組網，具有一定的代表性；
配備上位機監控系統，可實時監控供配電網絡結構，分析和打印各類電量數據。
三、技術參數
輸入電源：三相四線（或五線）～380V±10% 50Hz
環境溫度：-10℃～+45℃
裝置容量：＜30kVA
外形尺寸：700mm×700mm×1800mm
安全保護：具有漏電自動保護裝置
四、實驗項目
智能建筑的供電運行方式實驗
典型樓層配電運行方式實驗
供配電系統中運行線路狀態的現場監測和控制
備自投聯動控制實驗
雙電源自動切換控制實驗
應急電源自動投入和退出運行控制實驗
功率因數補償實驗
與消防自動報警系統的聯動實驗
供配電監控系統運行調度實驗
五、基本配置
控制柜
    控制柜由樓宇供配電線路及其相應的電器組成，設置的控制電器有微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示。此外，還采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
下位機系統
    下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并通過LonWorks總線與上位機系統通信。
上位機監控系統
    配備監控系統軟件，可以實現供配電系統的遠程監控。實現斷路器的分、合閘控制，各線路電量參數的監視，實現電力系統的“四遙”。
