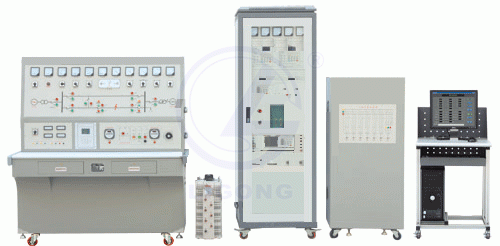

電力系統綜合自動化仿真實訓裝置
一、 概 述
電力系統綜合自動化仿真實訓裝置是根據《電力系統自動裝置原理》、《電網監控及調度自動化》、《電力系統自動化》、《電氣設備》、《電力系統繼電保護》、《電力系統分析》和《電力系統仿真》等課程實訓教學的內容，并結合工業實際應用和發展而研發。它能滿足對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作，還可通過仿真方式掌握自動裝置的工作原理。適用于電力、電氣、自動化類各專業相關課程的實訓教學，也可作為學生畢業設計和教師科研項目的硬件開發平臺。
二、 特 點
開放性
提供硬件平臺，采用LABVIEW圖形化軟件進行編程，屏幕界面可模擬電力系統實際使用的控制器界面，還可設計不同的算法，讓學生進行課程設計、畢業設計等。
創新性
采用PCI采集卡，在PC機上，基于NI的LABVIEW軟件環境編程，實現準同期控制器、調速控制器和勵磁調節器的軟件功能。
雙控制方式
一種采用工業現場的控制設備實現功能；一種采用PC機配采集卡實現功能，兼顧實用和教學。
三、 實訓項目
1. 原動機的起動與運轉
調速裝置操作認知
調速裝置及原動機控制運轉
2. 發電機機電特性實訓
發電機的空載特性曲線測試
發電機的短路特性曲線測試
發電機外特性及調整特性
發電機零功率因數負載特性
3. 同步發電機勵磁控制
微機勵磁裝置基本操作
不同α角（控制角）勵磁電壓波形觀測
同步發電機起勵
控制方式及其相互切換
逆變滅磁和跳滅磁開關滅磁
伏赫限制
欠勵限制
同步發電機強勵
調差特性
過勵限制
4. 準同期并列運行
微機準同期裝置基本操作認知
自動準同期條件測試
線性整步電壓形成（相敏環節）測試
導前時間整定及測量方法
壓差、頻差和相差閉鎖與整定
手動準同期并網
半自動準同期并網
自動準同期并網
5. 單機----無窮大系統穩定運行方式
單回路穩態對稱運行
雙回路和單回路的穩態對稱運行比較
單回路穩態非全相運行
6. 單機帶負荷
獨立系統的特性
投、切不同負荷
甩負荷
7. 電力系統功率特性（功角）和功率極限（靜態穩定性）
無調節勵磁時，功率特性和功率極限的測定
手動調節勵磁時，功率特性和功率極限的測定
微機自并勵時，功率特性和功率極限的測定
微機他勵時，功率特性和功率極限的測定
單回路、雙回路輸送功率與功角關系
提高電力系統靜態穩定性
8. 電力系統暫態穩定性
短路類型對電力系統暫態穩定性的影響
故障切除時間對暫態穩定的影響
有無強勵磁對暫態穩定性影響
線路重合閘及其對系統暫態穩定性影響
同步發電機異步運行和再同步
提高電力系統暫態穩定性的措施
9. 電力系統自動裝置仿真
微機勵磁起勵仿真
微機勵磁PID調節仿真
自動準同期條件測試仿真
自動準同期并網仿真
線路保護三段式過流保護仿真
線路過流與自動重合閘前加速保護仿真
線路過流與自動重合閘后加速保護仿真
