網絡型中央空調實訓考核裝置
一、產品概述

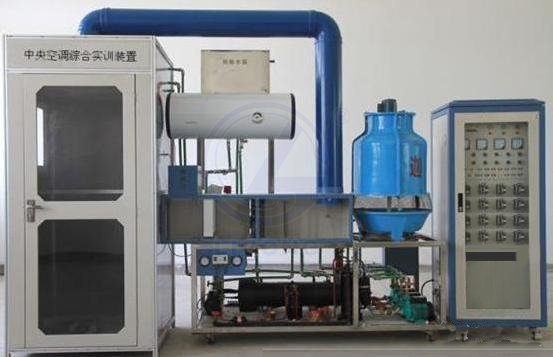

網絡型中央空調實訓考核裝置系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、功能特點
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、具有自動溢水保護系統
三、配置
1、電氣參數
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、系統對象配置
設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
（4）制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、電加熱器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（7）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器：三菱FR-S540E-0.75K-CH
5、觸摸屏：5.7英寸彩色觸摸屏
6、軟件配置
（1）PLC編程軟件，配套PLC實訓程序及實訓指導書。
（2）中央空調配套組態軟件。
（3）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
7、通訊配置
可以實現多臺電腦聯網控制系統。
8、工具儀表配置
（1）品牌臺式微機1臺 （校方自備）
（2）數字萬用表1個
（3）裝配工具1套
四、中央空調配置清單
編號 名稱 單位 數量 詳細參數指標
1 壓縮機 臺 1 2HP R22 50HZ 220V
2 起動器 只 1 50UF
3 儲液器 個 1 R22 1KG
4 冷凝器 只 1 螺旋式
5 手閥 只 2 1/4
6 高低壓表 只 2 低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa
7 膨脹閥 只 1 RF22 Φ3 -60℃～10℃
8 風機 個 1 ～220V
9 風管組件 套 1 內裝過濾器、蒸發器、風機等
10 熱水泵 臺 2 ～220V 50HZ 300W 揚程35米
11 冷水泵 臺 2 ～220V 50HZ 370W 揚程32米
12 電磁閥（液） 只 1 Ф10m 220V
13 蒸發器 只 1 螺旋式
14 過濾器 個 1 Ф10 R22
15 視液鏡 個 1 Ф10
16 溫控器 只 1 ～220V 50HZ設定溫度范圍：5℃~35℃
17
18 熱電偶 只 8 K型
19 工作原理模擬演示板 塊 1 彩色LED動態演示
20 模擬房間 套 1 1200mm×1200mm×1800mm
21 模擬鍋爐 套 1 40L 1500W內膽額定壓力0.7mpa
22 冷卻塔 個 1 3T
23 水箱 套 2 透明
24 支撐框架 套 1 鋼質
25 控制柜 臺 1 內裝PLC、變頻器、交流接觸器、控制開關等
26 連接線 條 1 航空插
27 考核軟件 套 1 中央空調控制實訓，可設置15個故障
28 實驗操作指導書 套 1
29 電腦小推車 張 1 噴塑鋼結構
30 PLC 臺 1 FX2N-48MR
31 變頻器 臺 1 三菱FR-S540-0.75K-CH
32 觸摸屏 臺 1 5.7英寸彩色觸摸屏
33 溫度采集模塊 塊 2 三菱FX2N-4AD
34 壓力采集模塊 塊 1 三菱FX2N-2AD
35 變頻調速模塊 三菱FX2N-2DA
36 壓力傳感器 個 2 量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa
37 服務器 套 1 16口，網絡
38 智能答題系統 套 1 含學生答題器及網絡安裝
39 贈送裝配維修工具1套 套 1 一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等
40 萬用表 只 1 數字
