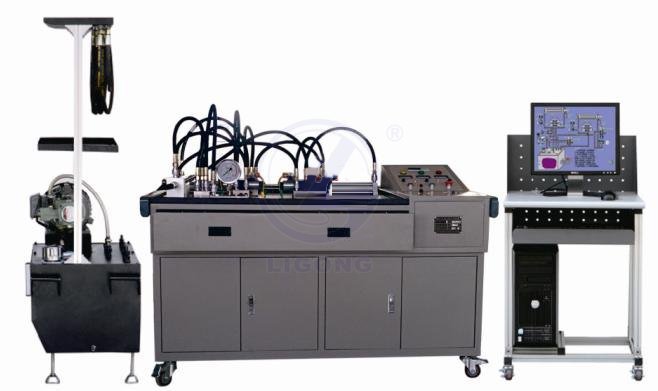

液壓傳動系統創新應用實訓裝置

一、產品概述
液壓傳動系統創新應用實訓裝置既可完成常規的液壓傳動基本回路實訓，又可開展基于相關實物模型（液壓機、汽車立體車庫升降平臺、水電站船閘等）的項目式實訓。使學生熟悉典型液壓傳動系統的組成及原理，培養學生的知識應用能力和自主學習能力。適合高職院校、中專、技校及培訓機構開設的“液壓傳動”、“液壓傳動與控制”、“液壓技術”等課程實訓教學。

二、裝置特點
1.實訓操作便捷學生可用帶防漏快速接頭的液壓膠管構建所需液壓油路，用專用實訓導線連接電氣控制回路。
2.控制方式多樣有手動控制、繼電器控制、PLC控制、計算機組態監控等。
3.安全性高帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過流保護，防止誤操作損壞設備；系統額定壓力為6.3Mpa，當超越此值時，自動卸荷。另外，還設有液壓泵防反轉保護、接地保護等功能。
三、技術參數
1.輸入電源：三相五線～380V±10% 50Hz
2.液壓泵：額定壓力 7MPa；額定流量 8L/min
3.電機：額定電壓380V，額定功率1.5kW，絕緣B
四、系統配置
本裝置主要由控制屏、液壓元件、電氣控制模塊、測量儀器儀表及液壓創新應用實物模型等組成。
(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1.交流電源控制單元：三相四線380V交流電源供電，主要由漏電保護器（控制總電源）、交流電壓表（監控電網電壓）、指示燈（指示電源工作狀態）、帶燈保險絲（過流保護）及啟停自鎖繼電接觸控制系統等組成。
2.直流電源控制單元：直流電壓+12V/500mA、+24V/6A輸出各一路；直流數字電壓表由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成。
（二）液壓元件
1.動力及執行元件：由變量葉片泵機組、雙作用液壓缸、多級缸等組成；
2.液壓閥：由溢流閥、減壓閥、節流閥、換向閥、壓力繼電器等組成；
3.液壓輔助元件：帶有快速接頭的液壓軟管、油箱（帶濾油器、空氣濾清器、清潔蓋、液位計、散熱器）、密封件、液壓閥集成模塊等。
（三）電氣控制模塊
1.PLC主機模塊：采用德國西門子S7-200系列CPU224CN型PLC，I/O口24點，14輸入/10輸出，繼電器輸出形式。電源電壓：AC 220V/50Hz。PLC各輸入輸出點均連接到面板的安全插口上，方便搭建電氣回路。配備PLC編程軟件、編程電纜和相關操作手冊等。
2.控制按鈕模塊：提供12組帶燈控制按鈕接口（1常開，1常閉），其中6組帶自鎖功能，6組自動復位，各端子均已引至面板安全插口。
3.直流繼電器模塊：提供4組直流繼電器接口，繼電器線圈電壓DC24V，端子均已引至面板安全插口。
4.時間繼電器模塊：提供2組直流時間繼電器接口，繼電器線圈電壓DC24V，端子均已引至面板安全插口
（四）測量儀器儀表
1.智能溫度控制儀：工作電源 AC220V；溫度測量范圍 -50～299.9℃；分辨率 0.1℃；帶上下限報警輸出。
2.秒表：測量范圍0～9999s；精度 0.1s。
3.壓力表：測量范圍0～10MPa；內置甲基硅油。
（五）液壓創新應用實物模型
主要包含組合機床、液壓壓機、汽車立體車庫升降平臺、水電站船閘等模型。
五、實訓項目
（一）液壓傳動基本回路實訓
1.壓力控制回路
(1)壓力調定回路
(2)二級壓力回路
(3)多個溢流閥的調壓回路
(4)減壓閥減壓回路
(5)換向閥卸荷回路
(6)溢流閥卸荷回路
2.速度調節回路
(1)節流閥進油節流調速回路
(2)節流閥回油節流調速回路
(3)節流閥變壓節流調速回路
3.方向控制回路
4.保壓（自鎖）回路
5.雙缸工作控制回路
(1)順序閥順序動作回路
(2)電氣行程開關順序動作回路
(3)壓力繼電器順序動作回路
6.PLC控制液壓回路
（二）液壓系統創新應用回路
1.液壓動力單元系統設計實訓
2.組合機床模擬裝置液壓系統（以速度變換為主的液壓系統）
3.液壓壓機模擬裝置液壓系統（以壓力變換為主的液壓系統）
4.汽車立體車庫升降平臺模擬裝置液壓系統（以換向為主的液壓系統）
5.水電站船閘提升主運動模擬裝置液壓系統（雙缸同步系統）
