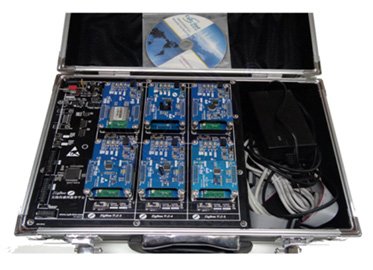

LGWL-IPV6A型 IPV6無線傳感器網絡教學科研平臺是專為教學和實驗室設計的基于IEEE802.15.4物理層的無線IPv6傳感網平臺，該平臺集中面向下一代互聯網絡IPv6協議技術應用，針對低功耗、低損耗無線網絡特點，結合自主研發的IPv4-IPv6智能網關和多節點傳感器模塊，可實現基于無線IPv6傳感網的應用學習與研究。系統配套完整的軟硬件資源，全部開放的源代碼，是物聯網技術中前沿技術學習與研究*為理想的無線傳感網絡實驗平臺。 一、產品特點
1、下一代互聯網IPv6協議
  系統率先采用IPv6協議棧應用，采用IEEE802.15.4物理層、MAC進行無線通訊，可組      建基于IPv6的無線傳感網絡應用。
2、WSN與Internet互聯互通
  通過IPv6/IPv4智能網關，IPv6網絡中的任意節點可以快速連接Internet互聯網。
3、豐富的接口和擴展功能
  平臺融合了物聯網架構中的感知層、網絡層和應用層，可配套20余種智能傳感器，對多       種數據進行采集和處理。
4、多課程、多知識點的教學與科研
  產學研結合，可以加速產業化發展，推動下一代互聯網商用進程，促進新型業務研發和  應用。
二、硬件資源
  平臺硬件由IPv6/IPv4智能網關、無線通訊模塊和智能傳感器模塊三部分構成。

IPv6智能網關
CPU處理器	Broadcom 5354 基于MIPS32架構，主頻240MHz
內存及FLASH	32MB內存，16MB FLASH
網絡接口	5端口交換機（2.4GHz 802.11b/g芯片，支持*高125Mbps）
無線/網絡通信	ZigBee/IPv6 802.15.4無線射頻芯片
電源：	電源適配器 12V
無線通信節點
IPv6節點	處理器 STM32W108，基于ARM Cortex-M3高性能的微處理器，集成了2.4GHz IEEE 802.15.4射頻收發器，板載天線
	存儲器：128KB閃存和8KB RAM
	用戶自定制：按鍵*1，LED*2
	供電電壓：3.7V  收發電流： 27mA/40mA，支持電池供電
	擴展J-Link調試接口
傳感器模塊
處理器	STM8S103高性能8位框架結構的微控制器，主頻24MHz
外設	LED燈、UART串口、ST-Link接口及電源接口
傳感器種類	紅外對射傳感器     光照傳感器     聲光報警器     溫濕度傳感器     可燃氣傳感器
外擴輔助模塊
USB-UART 擴展板	核心芯片： FT232RL 功能：連接PC機與網絡節點串口調試功能 接口：VCC GND TXD GND RXD
電池模塊	功能：鋰電池供電,提供低電壓報警,提示用戶充電 接口：3.7V
電池充電板	5V電源適配器,雙路鋰電池充電
調試工具	ST-Link仿真調試工具、J-Link仿真調試工具

三、軟件資源

IPv6智能網關	操作系統：Openwrt，實現IPv6網絡的全部功能、IPv4到IPv6的自動轉換 開發工具：linux(RHEL6)、openwrt源碼包 實驗內容：可進行Linux編程開發，包括Linux內核移植與裁剪、文件系統定制、驅動程序調試與開發、應用程序的移植與開發、交叉編譯、shell編程、網絡通信、防火墻技術、路由技術、WEB配置系統、數據庫技術等。
IPv6通信節點	操作系統：Contiki 2.5 協議：基于Contiki OS在802.15.4平臺上實現完整的IPv6協議(Contiki OS uIPv6協議棧) 功能：自動組網、自動路由、無線數據傳輸等
傳感器模塊	功能：基于IAR for STM8的開發環境，實現傳感器數據采集與串口協議通訊

四、實驗項目

第一章. 實驗環境與軟件工具

1.1開發平臺簡介

1.2 Windows系統開發環境

1.3 Linux系統開發環境

第二章. 智能傳感器模塊部分

實驗一. 磁檢測傳感器

實驗二. 光照傳感器

實驗三. 人體檢測傳感器

實驗四. 溫濕度傳感器

實驗五. 可燃氣檢測傳感器

第三章. IPv4-IPv6網關通信實驗

實驗一. IPv4-IPv6智能網關入門實驗

實驗二. IPv4-IPv6智能網關SOCKET編程實驗

實驗三. IPv4-IPv6智能網關IPv6編程實驗

實驗四. IPv4-IPv6智能網關CGI編程實驗

第三章. IPv6模塊通信實驗

實驗一. 基于IPv6的Contiki系統入門實驗

實驗二. 基于IPv6模塊的進程間交互的實驗

實驗三. 基于RPL的點對點通信實驗

實驗四. 基于IPv6模塊的單播與多播通信實驗

實驗五. IPv6模塊與PC機的UDP通訊實驗

實驗六. 遠程顯示IPv6模塊傳感器信息實驗

實驗七. 基于IPv6模塊的傳感器數據曲線繪制實驗

綜合項目實驗部分

物聯網綜合應用實驗 基于IPv6無線傳感器網絡應用實例

五、設備配置清單：

序號	名稱	單位	數量	備注
1	實驗開發平臺主板	套	1
2	IPv6智能網關	套	1	帶電源與網線
3	IPv6無線通訊模塊	塊	6
4	光照度傳感器	塊	1	可選配其他配套傳感器模塊
5	溫濕度傳感器模塊	塊	1	可選配其他配套傳感器模塊
6	可燃氣傳感器	塊	1	可選配其他配套傳感器模塊
7	紅外對射傳感器	塊	1	可選配其他配套傳感器模塊
8	聲光報警模塊	塊	1	可選配其他配套傳感器模塊
9	電源適配器(DC 5V3A)	塊	1
10	USB2UART調試板	塊	1	帶配線
11	雙母交叉串口線	根	1
12	ST-Link仿真器	套	1	帶配線
13	J-Link仿真器	套	1	帶配線
14	配套光盤	張	1
15	實驗指導書	本	1	電子版
