LG-SX609型雙旋六軸工業機器人

LG-SX系列工業機器人SX6系列專為安裝空間狹小、節拍要求高和性價比要求很高的情形開發，尤其適用于裝配、高速搬運、快速沖壓、密集排布鉆工中心等上下料、配置3D視覺分揀等，機器人本體重量50kg左右，是一種新型結構機器人，性價比非常高。性價比高。比同級別負載臂長機器人，性能更優，價格更實惠。

工業機器人本體

雙旋工業機器人概念

一、產品特點
1、360°空間全覆蓋，無死角
2、高防護版本56軸可任意方向噴水
3、人機共融(人機協作版本)
4、安裝占地面積小
5、高精度，高靈活性
6、高速，慣量小
7、重量輕，任意方向安裝
8、模塊化、系列化、定制
9、高性價比
二、技術參數

工業機器人		LG-SX609
自由度		6
額定負載		9KG
*大工作半徑		1042mm
重復定位精度		±0.05mm
運動范圍	J1	±155°
	J2	-178°/-2°
	J3	+141.5°/+398.5°
	J4	±90°
	J5	±96.5°
	J6	±360°
額定速度	J1	180°/s，3.14 rad/s
	J2	150°/s，2.62 rad/s
	J3	180°/s，3.14 rad/s
	J4	225°/s，3.93 rad/s
	J5	225°/s，3.93 rad/s
	J6	360°/s，6.28 rad/s
*高速度	J1	300°/s，5.23rad/s
	J2	250°/s，4.36rad/s
	J3	300°/s，5.23 rad/s
	J4	375°/s，6.54 rad/s
	J5	375°/s，6.54rad/s
	J6	600°/s，10.47 rad/s
容許慣性矩	J6	0.15㎏㎡
	J5	0.23㎏㎡
	J4	0.42㎏㎡
容許扭矩	J6	12.7NM
	J5	16.5NM
	J4	20.4NM
適用環境	溫度	0～45°
	濕度	20%～80%
	其他	避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子）
示教器線纜長度		8米
本體-柜體連接線長度		3米
I/O參數		數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1）
電源容量		2.6kVA
額定功率		2.1kW
額定電壓		單相AC220V
額定電流		11.3A
本體防護等級		IP54
安裝方式		地面安裝
本體重量		48kg
控制柜防護等級		IP53
控制柜尺寸		500（寬）×270（厚）×530（高）-可立可臥
控制柜重量		38KG

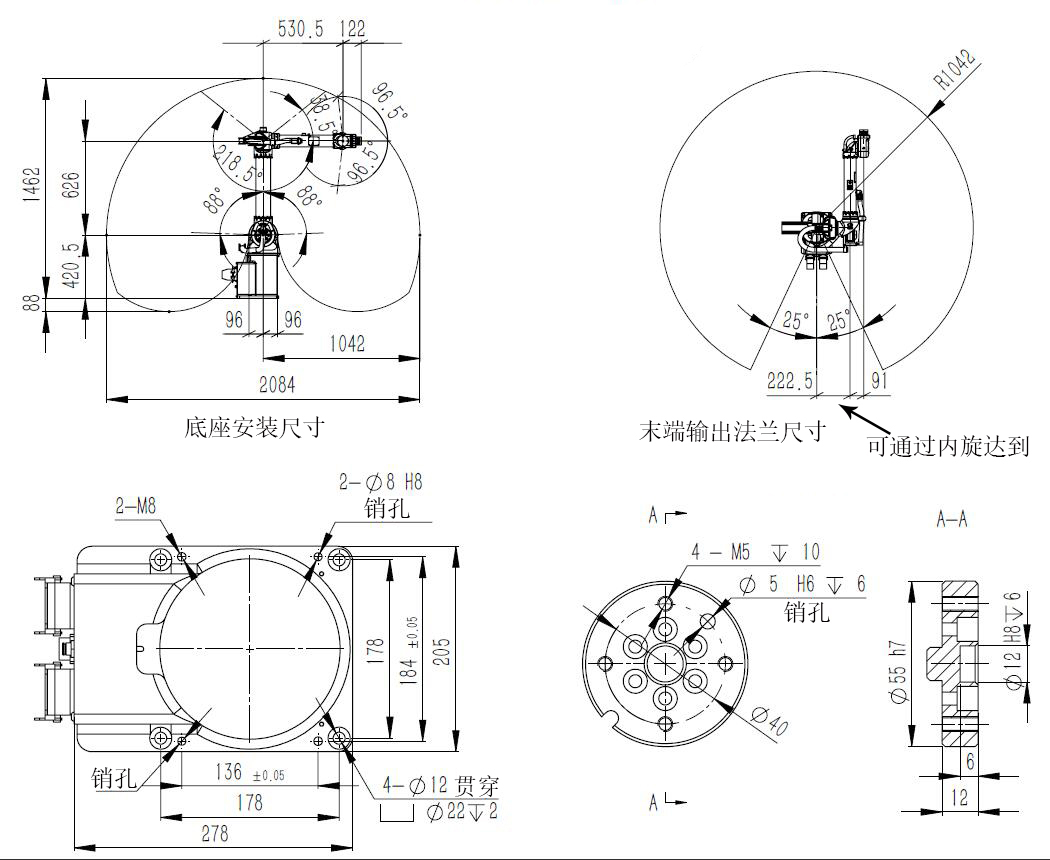

三、工業機器人運動范圍參數圖

四、應用領域

數控機床上下料

沖壓生產線

工控盒鉚釘自動送料—壓鉚—鐳雕—組裝自動化
