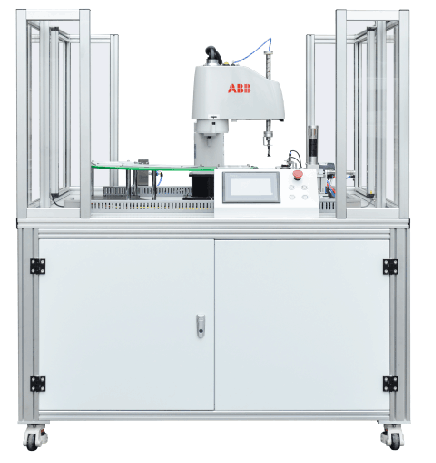

一、設備外觀

二、設備概述

LGY-SC06G型SCARA機器人應用工作實訓平臺由安裝在鋁合金式實訓臺上的SCARA機器人、分揀實訓單元（分揀單元、供料單元）、弧形操作臺實訓單元（碼垛單元、七巧板拼圖單元、分揀單元物料分揀臺）等組成。電氣單元采用嵌入固定式安裝，除實訓臺桌面上必要電氣元件外，所有使用的電氣控制器都安裝在固定在實訓臺內部的網孔板上，這種機電分離的格式更加符合了工業實際情況，其中，每個工作單元可自成一個獨立的系統，同時也是一個機電一體化的系統。通過實訓教學活動可學習到SCARA機器人的基本操作、SCARA機器人的編程、PLC控制基礎編程、變頻器控制、傳感器檢測、低壓電氣控制、氣動控制等技術。

三、技術參數

1、輸入電源：單相 AC 220V±10%  50HZ

2、輸入功率：≤1 kw

3、工作環境：1） 溫度： -10℃～+40℃   2） 相對濕度：≤90%（+20℃） 3） 海拔高度：≤4000m

4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、外形尺寸：長×寬×高=1492mm×1440mm×1692mm

5、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
