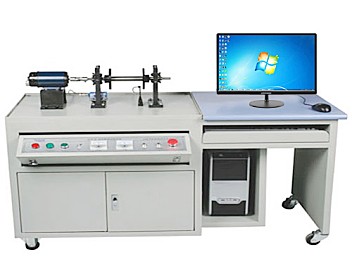

LG-DYS02型動平衡測試實驗臺
LG-DYS02型 動平衡測試實驗臺通過剛性轉子的動平衡實驗，可以使學生直觀、深入地理解動平衡的原理以及實驗過程中各偏心輪的適時狀況（偏心角度、質徑積，轉速大小等）。如：不平衡質量對動平衡的影響、不平衡質量相對轉子中心位置對動平衡的影響及兩盤的偏心質量間夾角對動平衡的影響。操作簡單，結果準確，對學生學好本章節內容很有幫助。
一、實驗內容
1、實測偏心輪轉速及各支座承受的最大值及最大值的相位，然后通過配重使支座壓力接近于零（既使偏心輪平衡）。
2、計算各個偏心輪上不平衡量大小及方位。
二、性能與特點
1、被測轉子的轉速可無級調節，轉子的轉速和不平衡量由光電傳感器測出，通過測出兩支座的反力極值，輸入電腦后，可計算得到兩偏心輪的不平衡質徑積大小及方位。
2、不平衡量采用硬支承測試法，直接測出不平衡慣量對支座的壓力，測試量直接，精度高。
3、專用軟件還可以演示整個檢測處理過程。
4、此實驗臺的不同之處在于其只采用了一個壓力傳感器，在實驗中需要學生將兩偏心輪對調，可以啟發學生，使學生更加深入的了解動平衡的原理以及實驗過程中各偏心輪的適時狀況。
三、主要技術參數
1、直流電機：功率：125W、轉矩M=0.8N.m 轉速n=1200轉/m
2、圓盤試件轉速：450轉/m～600轉/m（此為推薦轉速）
3、轉子直徑： 120mm
4、試件兩軸支承距離：280mm
5、測力傳感器 GZB 2A
6、光電傳感器 OA-M1224PA
7、外形尺寸：1300×600×1000mm
8、重量：70Kg
