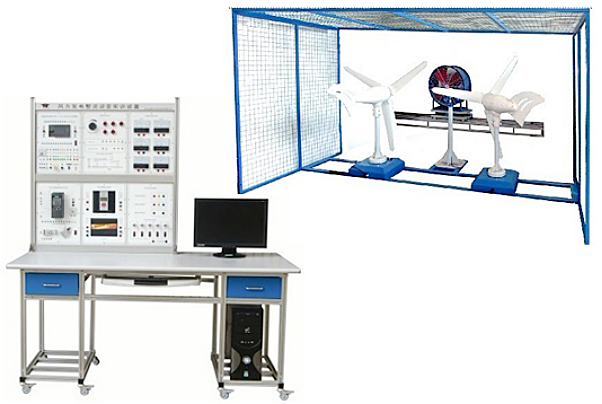

LG-FL03型風力發電整流逆變實訓裝置

LG-FL03型 風力發電整流逆變實訓裝置用鼓風機吹動兩臺風力發電機,由PLC通過變頻器控制鼓風機的轉速,直流減速電機驅動鼓風機左右移動及旋轉以模擬不同風速、風向下的發電效果,發電風車實時跟蹤發電。發電風車還配有葉片轉速監測裝置,在計算機上實時顯示其運轉狀況及相應參數。
一、技術參數
工作電源:AC220±5% DC24V
供電電源:?jiǎn)蜗嗳€AC220±5% 50HZ
功耗:≤5000W
二、系統簡介
本系統分為被控對象和控制單元兩部分組成, 被控對象單元由鼓風機、發電機、和蓄電池組組成。控制單元由可編程控制器、變頻器、指針表、充電控制器、終端負載等組成。模擬風力發電系統用4000w的鼓風機模擬自然風,其風力大小可以通過變頻器控制鼓風機轉速來完成,PLC采用PWM模式對直流電機進行調速控制;鼓風機在交流電動機的驅動下左右移動,左右旋轉以改變風吹方向,以模擬不同風速風向下的發電效果風力風向檢測裝置檢測風力大小及方向;發電風車實時跟蹤發電。發電風車還配有葉片轉速檢測裝置,在計算機上實時顯示其運轉狀況及相應參數。
三、實驗內容
1、變頻器實驗
2、模擬風能控制系統試驗
3、風能充電控制實驗
4、單相離網逆變實驗
5、充電控制器試驗
1)接反保護實驗
2)控制器對蓄電池的過充保護實驗
3)控制器對蓄電池的過放保護實驗
4)防反充實驗
5)蓄電池充放電特性及過壓、欠壓保護試驗
6、風況檢測試驗
7、發電風車轉速檢測試驗
8、發電功率測量實驗
