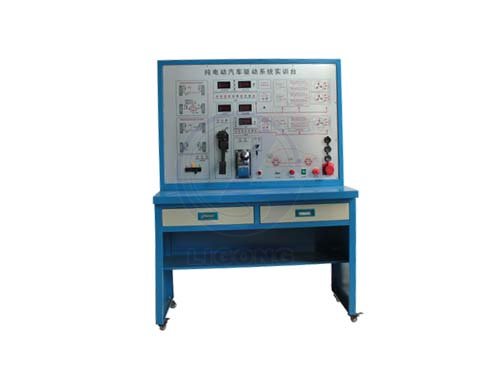

純電動汽車驅動系統原理示教板
純電動汽車驅動系統原理示教板主要是由電動汽車驅動系統組成，該新能源汽車教學設備可清楚展示單電機驅動系統或雙電機電動汽車驅動系統結構與工作原理等，該設備適用于各類院校教學。
純電動汽車驅動系統原理示教板介紹與功能
純電動汽車驅動系統原理示教板的電動機是電動汽車驅動系統的核心部件，其性能的好壞直接影響電動汽車驅動系統的性能，所以定制純電動汽車驅動系統原理示教板選擇電動汽車驅動系統是比較重要的。
純電動汽車驅動系統原理示教板功能
1.該設備的模擬電動動力系統可進行一般行駛工作過程實驗;
2.該設備模擬電動動力系統可進行停車行駛工作過程實驗;
3. 該設備安裝發光二極管可進行動態指示操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程;
4.純電動汽車驅動系統原理示教板的模擬電動動力系統可進行減速行駛工作過程實驗。
5.該設備可進行模擬電動動力系統啟動工作過程實驗。
6. 該設備的模擬電動動力系統可進行全速行駛工作過程實驗。
7.該設備的模擬電動動力系統可進行低速行駛工作過程實驗。
然而電機驅動系統是純電動汽車驅動系統原理示教板的心臟，它由電機、功率轉化器、控制器、各種檢測傳感器和電源(蓄電池)組成。其驅動電機的作用是將電能轉化為機械能，通過傳動裝置或直接驅動車輪和工作裝置，驅動電機可分為交流電機和直流電機。
其純電動汽車驅動系統原理示教板的電機驅動控制原理是電機要運轉，必須接通HV蓄電池和電機之間的電路，在電路中有電機控制器和功率轉化器兩個關鍵設備，電機控制器受電池管理系統BMS控制;而功率轉化器由電杠份空制器MCU進行控制。
因此，要實現電動機驅動，首先要對VMS整車控制器、BMS電池控制器和MCU電機控制器進行低壓通電，保證各種控制器的正常運行。然后由BMS電池管理系統對電池的荷電狀態進行判斷，完成對電極的控制;*后電機控制器MCU和整車控制器VMS才筋車速信號、擋位信號、加速踏板信號、制動信號和電初運行信號，完成對功率轉化器的控制，功率轉化器決定著流向電機電流的大小，調整電機的轉速。
以上內容就是介紹純電動汽車驅動系統原理示教板的工作作用于工作原理，該設備屬于新能源汽車教學設備與新能源汽車教學示教板系列，還有多種功能等沒有介紹，該設備是由北京理工偉業科教有限公司定制的。
