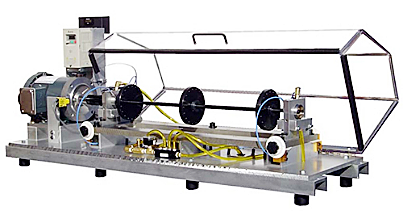

LG-MR01型機械故障與轉子動力學模擬系統
LG-MR01型 機械故障與轉子動力學模擬系統（MFS-RDS）是一種創新的工具來研究油潤滑的軸頸軸承，以及其他常見的機械故障，如平衡和共振研究轉子系統的動態行為。的油泵提供的模擬器來驅動的潤滑流體。此外，它提供了不同的軸承游隙的選擇和控制的潤滑油壓力旋轉轉子動力學和鞭現象。
許多實驗的可能性
|
 |
特點
-
特別設計的轉子軸的流體油膜軸承轉子動力學模擬
-
不同的軸承游隙的選擇和控制的潤滑油壓力轉子動力學研究
-
安裝方便接近探頭
-
剛性，滑動操作
-
分割托架軸承座，便于轉子裝配交匯處
-
專業拼合環的軸承和轉子，便于更換和安裝結束
-
轉子軸滑動，無需拆卸安裝的組件方便地更改
-
連軸器，轉子，軸承和軸可以改變無需拆卸軸承座
-
方便對準螺旋千斤頂
|
電動
|
|
|
馬達
|
3相馬達1/2 HP，預接線的自我調整安裝系統，易于安裝/拆卸
|
|
驅動
|
1/2 HP多功能的前面板可編程控制器變頻交流電機驅動器
|
|
RPM范圍
|
0至6000 rpm（短期）變速
|
|
轉速表
|
內置的轉速計與液晶顯示屏和一個脈沖每轉模擬TTL輸出用于數據采集的目的
|
|
電壓
|
115/230 VAC，60/50赫茲，單相
|
|
機械
|
|
|
軸徑
|
1/2“直徑;轉過身來，地面，拋光（TGP）鋼
|
|
轉子基地
|
30“長，完全可移動的插孔螺栓容易的水平偏差和垂直偏差的標準墊片。寄托，方便調整。
|
|
軸承
|
兩個完整的流體膜與多個進油prots的軸承，在任何角度規定安裝電渦流探頭。軸承座可安裝在九個不同的位置設置可變轉子跨度
|
|
發油系統
|
泵，壓力表，不銹鋼油箱，回流量的安全開關，壓力聯鎖計。
|
|
轉子
|
2個6“鋁有36個螺紋孔，每隔10度引入不平衡
|
|
安全蓋
|
可上鎖的清晰，耐沖擊塑料鉸鏈蓋，電機聯鎖開關關閉電機蓋抬起時，
|
|
基礎
|
1/2“模鑄鋁底座，底座加強筋和8橡膠隔震支座
|
|
物理
|
|
|
重量
|
大約有140磅
|
|
尺寸
|
?= 50“（125厘米），W = 14”（36厘米），H = 23“（58厘米）
|
-
1/2 HP多功能的前面板可編程控制器變頻交流電機驅動器
-
3相馬達1/2 HP，預接線的自我調整安裝系統，易于安裝/拆卸
-
內置的轉速計與液晶顯示屏和一個脈沖每轉模擬TTL輸出用于數據采集的目的
-
加壓油膜軸承的功能，改變軸承的間隙，長度和類型。
-
包括兩個完整的套與多個進油prots的軸承，螺紋孔，用于安裝兩個接近90度的探頭，在任意角度旋轉探頭的能力。
-
油分布規律及壓力調節系統，包括泵，壓力表，不銹鋼油箱，回流量的安全開關，壓力聯鎖計。
-
滾子軸承0.002“的間隙。
-
延長30“轉子轉子動力學實驗基地，讓三個關鍵的速度和旋轉/鞭現象的調查，和五個軸承的安裝位置，軸跨度重構
-
振動隔離器支架和底座加強筋
-
三一排孔的鋼盤
-
校準系統校準參考撥號和調整螺栓
-
其中1/2“TGP直鋼軸
-
耐沖擊透明的安全罩，安全聯鎖
-
平衡重包
-
內六角扳手組
-
24V電源
-
蓋支撐桿
-
綜合操作手冊
|
MFS-RDS為您提供了一個基本的設置進行轉子動力學實驗和學習不同的機器故障振動信號。然而，一個特定的現象了詳細的調查將需要額外的附件和裝置。SpectraQuest里設計的選件套件，用于執行不同的MFS-RDS的深入研究。
|
|
|
培訓課程手冊（SQI TRCM）
|
|
|
 |
|

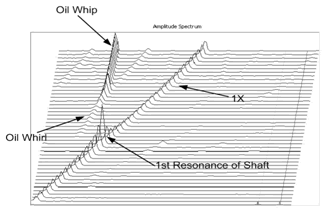

油膜渦動/鞭深入學習用具1/2“軸（MR-OWSK-1/2）
|
|
|
 |
|
油膜渦動/鞭深入學習用具的3/4“軸（MR-SCK-3/4和MR-OWSK的1/2）（MR-OWSK，3/4）
|
|
|
 |
|
3/4“軸轉換套件，（MR-SCK-3/4）
|
|
|
 |
|
3/4“軸軸承的裝載機（MR-SCK -3 / 4）（M-BL-3/4）
|
|
|
 |
|
3/4“的滾動軸承故障包（MR-SCK -3 / 4），（M-BFK-3/4）
|
|
|
 |
|
偏心轉子（MR-SCK-3/4）（M-ER-3/4）
|
|
|
 |
|
豎起轉子（MR-SCK-3/4）（M-CR-3/4）
|
|
|
 |
|
的耦合類型設置（MR-SCK-3/4）（M-CK-3/4）
|
|
|
 |
|
彎曲轉子軸平衡研究中心（MR-BRS-3/4）
|
|
|
|
|
耦合下端彎曲轉子軸平衡研究（MR-CBRS-5/8）
|
|
|
|
|
套筒軸承共振研究工具包（M-SBK-1/2）
|
|
|
 |
|
滾動軸承共振研究工具包（M-RBK-1/2）
|
|
|
 |
|
更高的共振研究工具包（M-RDK-1/2）
|
|
|
 |
|
3/4“的軸套筒軸承（潤滑脂潤滑）試劑盒（M-SBK-3/4）
|
|
|
|
|
豎起軸承套（M-CBM-3/4）
|
|
|
 |
|
1“軸承研究工具包（MR-BSK-1）
|
|
|
 |
|
1“軸軸承裝載機（MR-BSK-1）（M-BL-1）
|
|
|
|
|
1“軸軸承故障診斷試劑盒（MR-BSK-1），（M-BFK 1）
|
|
|
|
|
筒身開裂的研究工具包（MR-SCK -3 / 4）（MR-CSRK-3/4）
|
|
|
 |
|
風機振動工具包（M-FVK-3/4）
|
|
|
 |
|
機械摩擦試劑盒（M-MRK）
|
|
|
 |
|
阻尼軸承座套件（MR-SCK -3 / 4）（M-DBHK-1/2）
|
|
|
 |
|
PC電機控制套件（M-PCK）
|
|
|
 |
|
軸對齊工具（M-ATK）
|
|
|
 |
高價值組合套裝
MFS-RDS提供了一個基本的設置，進行轉子的旋轉/鞭實驗和學習不同的機器故障振動信號。然而，詳細的調查，尤其是更先進的振動現象，將需要更多的附件和裝置，這些都可以通過可選套件。根據包裝上的選擇，你會得到一個單獨購買的物品超過6％至8％的折扣。
|
套餐＃1：
|
基本MFS-RDS + 1/2“，3/4”直徑的軸的的轉子旋轉/鞭現象進行深入的研究試劑盒
|
|
包2：
|
基本MFS-RDS +套件進行深入研究油膜渦動/鞭子，對準，平衡和共振高達三分之一的臨界頻率問題
|
|
包3：
|
基本MFS-RDS +套件進行深入研究油膜渦動/鞭子，對準，平衡，共振，與軸承缺陷問題
|
|
包4：
|
基本MFS-RDS +套件進行深入研究油膜渦動/鞭子，對準，平衡，共振，軸承損壞，軸裂紋，風扇振動，機械擦阻尼問題
|
|
包＃5樓：
|
基本MFS-RDS +工具包的油膜渦動/鞭子，對準，平衡，共振，軸承缺陷，裂紋軸，風扇振動，機械擦，阻尼的問題，再加上PC操作，軸校準套件和力測量兩個軸承的深入研究
|
