LGJ-CX02型便攜式機械系統創新組合設計分析實驗臺
一、功能與特點

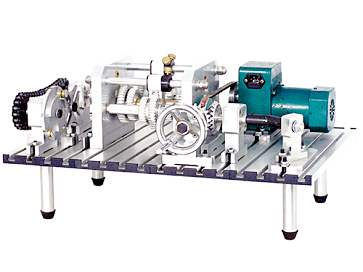

1、LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺備有有63種162個零部件、標準件外購件，及拼裝工具。箱內大部分零件采用硬鋁合金精制，拼裝工作臺為帶T形槽硬鋁合金型材制作，使用輕巧方便，組裝快捷。
2、LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺配置的變速器參照CA6132精密車床變速箱設計。移動兩手動滑動套，使兩個三聯齒輪分別沿兩根花鍵軸滑移，通過三根傳動軸（兩根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9種級別的傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
3、LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺可電動、也可手動，可配置在開放實驗室，學生可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。
1、LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺備有有63種162個零部件、標準件外購件，及拼裝工具。箱內大部分零件采用硬鋁合金精制，拼裝工作臺為帶T形槽硬鋁合金型材制作，使用輕巧方便，組裝快捷。
2、LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺配置的變速器參照CA6132精密車床變速箱設計。移動兩手動滑動套，使兩個三聯齒輪分別沿兩根花鍵軸滑移，通過三根傳動軸（兩根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9種級別的傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
3、LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺可電動、也可手動，可配置在開放實驗室，學生可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。
二、實驗項目及內容
1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；對比分析不同組合傳動的特點。
2、利用LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺配備的零部件可組裝數十種機械傳動方案，如：
（1）單級傳動：
V帶傳動；
鏈傳動；
圓柱齒輪傳動；
圓錐齒輪傳動；
槽輪機構；
單十字萬向聯軸器傳動等。
（2）多級組合傳動如：
手輪—V帶—槽輪機構組合傳動；
手輪—變速器（中介輪）—離合器—V帶組合傳動；
電機—V帶—單十字萬向聯軸器傳動；
電機—V帶—離合器—鏈—槽輪機構組合傳動；
電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動；
電機—V帶—錐齒輪—變速器—滾子鏈聯軸器—鏈—槽輪機構組合傳動；
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動；
電機—V帶—變速器（中介輪）—離合器—V帶組合傳動。
三、主要配置及技術參數
1、實驗臺配零件存放箱 1個
2、帶直線減速器的單相交流電機 功率：N=60W /220V
3、外形尺寸：690×495×165㎜
4、總重量：28kg
1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；對比分析不同組合傳動的特點。
2、利用LGJ-CX02型 便攜式機械系統創新組合設計分析實驗臺配備的零部件可組裝數十種機械傳動方案，如：
（1）單級傳動：
V帶傳動；
鏈傳動；
圓柱齒輪傳動；
圓錐齒輪傳動；
槽輪機構；
單十字萬向聯軸器傳動等。
（2）多級組合傳動如：
手輪—V帶—槽輪機構組合傳動；
手輪—變速器（中介輪）—離合器—V帶組合傳動；
電機—V帶—單十字萬向聯軸器傳動；
電機—V帶—離合器—鏈—槽輪機構組合傳動；
電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動；
電機—V帶—錐齒輪—變速器—滾子鏈聯軸器—鏈—槽輪機構組合傳動；
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動；
電機—V帶—變速器（中介輪）—離合器—V帶組合傳動。
三、主要配置及技術參數
1、實驗臺配零件存放箱 1個
2、帶直線減速器的單相交流電機 功率：N=60W /220V
3、外形尺寸：690×495×165㎜
4、總重量：28kg
